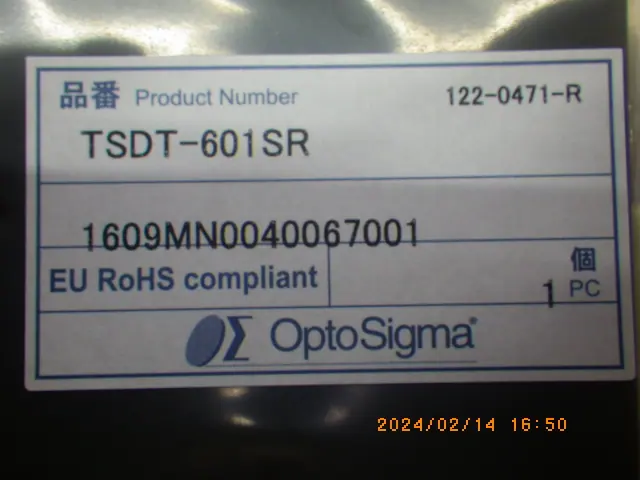

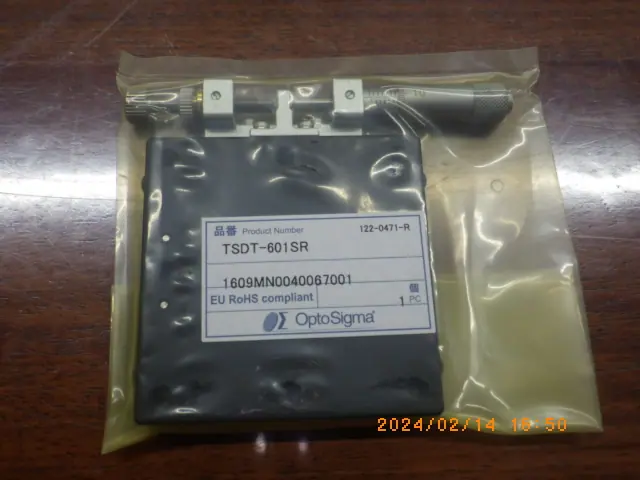

中古 シグマ光機 薄型X軸スチールステージ TSDT‑601SR

本製品は、限られたスペースでの高精度な位置決めに適した薄型のX軸方向手動スチールステージです。本体の材質にスチール（鉄）を採用し、表面には黒色クロム処理が施されているため、優れた剛性と耐久性を備えています。移動ガイドにはV溝とクロスローラを組み合わせたクロスローラガイド方式を採用しており、高荷重下でも滑らかな摺動性と高い真直度を実現しています。

ステージ面のサイズは60×60mm、本体の厚みは16mmに抑えられた薄型設計となっており、高さ制限のある光学系や検査機器、省スペースが求められるシステムへの組み込みに最適です。移動量は±6.5mmを確保し、最小読取値0.01mmのマイクロメータヘッドにより精密な微動調整が可能です。

本機はマイクロメータヘッドをサイド（右勝手）に配置した設計となっており、光軸上やステージ進行方向の作業スペース確保、周辺機器との干渉を防ぐ構造となっています。薄型でありながらスチール製ならではの高い耐荷重（147N / 15.0kgf）を有しているため、重量のあるユニットや光学部品の安定した搭載に対応できる信頼性の高いステージです。
