中古 THORLABS 光学ステージ（自動アライメント3軸） NanoMax 300
本体価格(税別、送料別)200,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- THORLABS
- 型式
- NanoMax 300
- 機種
- 光学ステージ
- 仕様
- MAX312D/M,KNA-IR,TPS002
ピエゾは開ループ・NanoTrakで光量に自動追従 - 管理番号
- Z26051116
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
NanoMax 300 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。

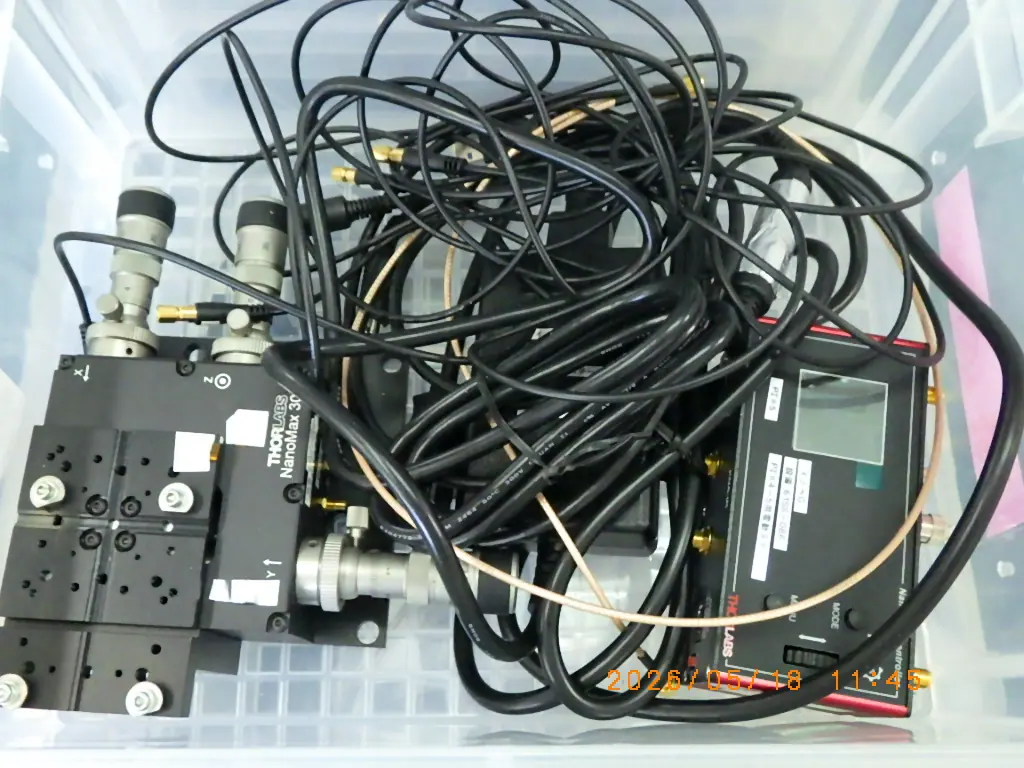

| 構成 | MAX312D/M(3軸フレクシャーステージ、差動駆動+開ループピエゾ)+KNA-IR(NanoTrak自動アライメント Kキューブ)+TPS002(電源) |
|---|---|
| 耐荷重 | 1 kg |
| ストローク(粗動) | 4(手動・モーター) mm |
| ストローク(微動) | 300 µm |
| ストローク(ピエゾ) | 20(-0.0/+0.2) µm |
| 分解能 | 粗動 0.5mm/回転、微動 50µm/回転、ピエゾ 約10nm |
| ピエゾ | 最大入力75V、静電容量3.6µF |
| 上面平行度 | <100 µm |
※値は社内保管の MAX300 シリーズ取扱説明書(Thorlabs 10997-D02)の仕様表。構成は掲載の仕様欄と写真から。

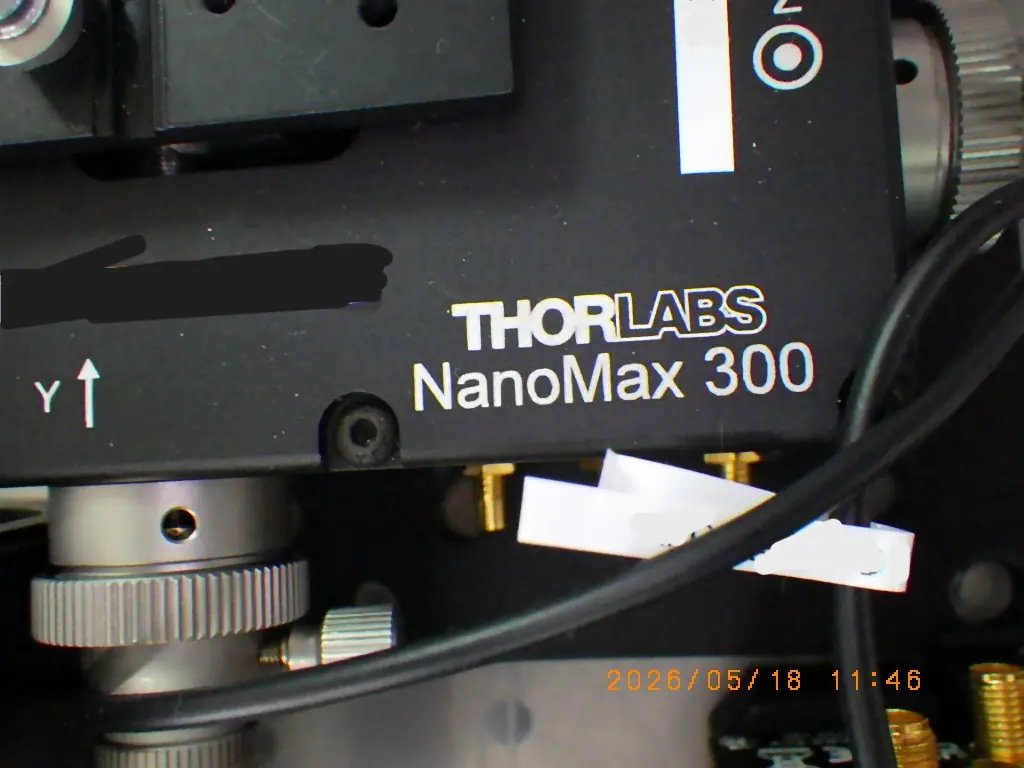

出典: 現品の銘板、メーカー資料
THORLABS NanoMax 300 の装置概要 AIによる記述です
光ファイバーや導波路、レンズなどの位置を3軸で細かく動かし、光の結合が最も強くなる位置に合わせるための光学ステージの組み合わせ。3軸のフレクシャーステージMAX312D/Mに、自動アライメント用のNanoTrakのKキューブKNA-IRと電源TPS002を組み合わせる。NanoTrakは光の強さを見ながらピエゾを動かし、結合が最も強い位置を自動で探して追い続ける。
ステージは差動駆動と開ループのピエゾを持ち、ストロークは粗動4mm(手動・モーター)、微動300µm、ピエゾ20µm(-0.0/+0.2)。分解能は粗動0.5mm/回転、微動50µm/回転、ピエゾは約10nm。ピエゾの最大入力は75V、静電容量は3.6µF。耐荷重は1kg、上面の平行度は100µm未満。
値は社内保管のMAX300シリーズ取扱説明書(Thorlabs 10997-D02)の仕様表による。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
