スパッタ装置の仕組み

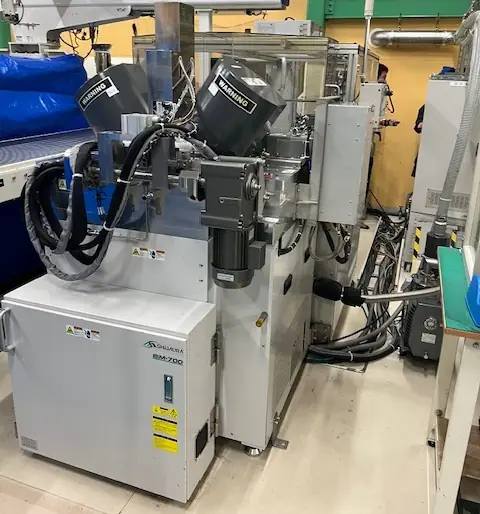

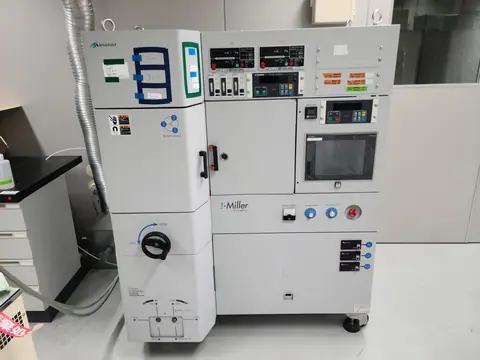

スパッタ装置は、高真空状態にした容器（チャンバー）内で物理現象を利用して基板の表面に薄膜を形成する、物理気相成長（PVD）装置の一種です。膜の材料となる「ターゲット」と、膜を付けたい「基板」を向かい合わせに配置して成膜を行います。

具体的なプロセスの流れとしては、まずチャンバー内を一度高真空状態まで排気した後、微量のアルゴンなどの不活性ガスを導入します。次に、ターゲット（陰極）と基板（陽極）の間に高電圧を印加することで、アルゴンガスをプラズマ化させます。このプラズマ中で生成されたプラスの電荷を持つアルゴンイオンは、負の電圧がかけられたターゲットに向かって高速で加速し、激しく衝突します。

この衝突の衝撃によって、ターゲット表面の原子や分子が弾き飛ばされます。この現象を「スパッタリング」と呼びます。弾き出されたターゲットの原子は空間を飛散し、対向する基板の表面に付着・堆積していくことで、数十ナノメートルから数マイクロメートルという非常に薄く均一な薄膜が形成されます。

スパッタ装置の主な特徴

スパッタ装置には、他の薄膜形成技術（真空蒸着やCVDなど）と比較して以下のような優れた特徴があります。

１．高い膜密着性と緻密性
スパッタリングによって弾き出された原子は、熱蒸着などに比べて非常に高い運動エネルギーを持っています。そのため、基板に付着する際に強力に結合し、剥がれにくく密着性の高い緻密な膜を形成することができます。

２．多様な材料の薄膜化が可能
ターゲット材料の融点に関係なく膜を形成できるため、タングステンやモリブデンといった高融点金属や、各種合金、セラミックス、酸化物、窒化物など、極めて幅広い材料に対応可能です。また、合金ターゲットを使用した場合、原料とほぼ同じ組成比率を維持したまま基板上に膜を形成できる点も大きなメリットです。

３．優れた膜厚均一性と大面積対応
基板全体に対して均一な厚みで成膜を行うことが可能です。大型のガラス基板や、ロール・ツー・ロール方式による長尺フィルムへの連続成膜にも適しており、大面積化が進む現代の製造現場において不可欠な特性となっています。

４．用途に応じた多様な成膜方式

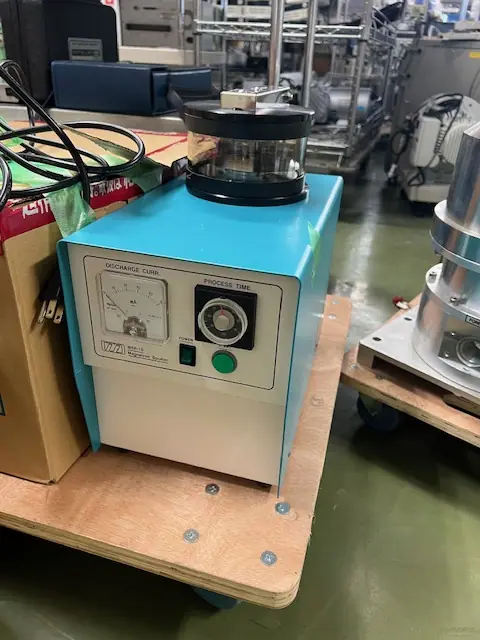

導電性材料に適した「DC（直流）スパッタ」、絶縁体の成膜が可能な「RF（高周波）スパッタ」、磁場を利用してプラズマ密度を高め成膜速度を飛躍的に向上させた「マグネトロンスパッタ」、さらに酸素や窒素などの反応性ガスを導入して化合物膜を作る「反応性スパッタ」など、目的の膜質や生産性に応じて多彩な方式を選択できます。

スパッタ装置の主な用途

スパッタ装置は、その高い精度と信頼性から、エレクトロニクスをはじめとする多種多様な産業分野で幅広く活用されています。

半導体・電子部品分野では、シリコンウェハ上への配線用金属膜（アルミニウムや銅など）の形成や、拡散防止用のバリアメタル層の成膜に使用されます。微細化と高信頼性が求められる最先端デバイスにおいて、欠かせないプロセスとなっています。

ディスプレイ・タッチパネル分野においては、液晶や有機ELディスプレイの電極となるITO（酸化インジウムスズ）などの透明導電膜の成膜に大量に用いられています。また、スマートフォンやタブレットのタッチパネル用センサー膜の形成にもスパッタ技術が不可欠です。

光学・エネルギー分野では、メガネレンズやカメラレンズの反射防止膜（アンチリフレクションコーティング）、建築用ガラスの断熱（Low-E）コーティング、太陽電池の受光部電極などの製造に利用されています。

さらに、ハードディスクなどの記憶メディアの磁性膜形成、切削工具や金型の耐摩耗性を高めるハードコーティング、自動車パーツの装飾用メッキ代替コーティングなど、機能性付与から意匠性向上まで幅広い用途に対応しています。
