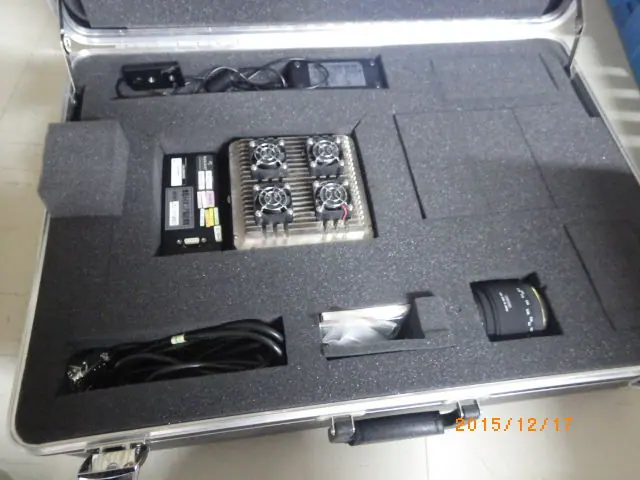

中古 radiant imaging 発光ムラ解析装置 PM-1423-1

■ 発光ムラ解析装置の仕組み

発光ムラ解析装置は、面状に発光する対象物の輝度（明るさ）や色度の偏り、微小な欠陥を高精度に検出し、定量的に評価するための分析機器です。主な構成要素として、高解像度の2D受光素子（CCDまたはCMOSセンサー）、特殊な光学レンズ、人の目の感度に合わせ込まれた光学フィルター、そして高度な画像処理ソフトウェアが挙げられます。

測定時には、対象物から発せられた光がレンズを通って受光素子に結像されます。この際、人間の視覚特性であるCIE（国際照明委員会）標準等色関数に合致したフィルターを通すことで、人が感じる明るさや色合いに近いデータを取得します。受光素子の各画素が得た光の強度信号は、二次元のデジタルデータに変換され、面全体の輝度分布や色度分布のマップとして可視化されます。

ソフトウェア側では、得られた画像データに対して周波数解析やコントラスト解析といったアルゴリズムを適用します。単に数値の絶対値を比較するだけでなく、周囲の輝度変化に対する局所的な変化の割合を計算し、人間が不快や異変と感じる「ムラ」を自動的に数値化・判定する仕組みを備えています。

■ 発光ムラ解析装置の主な特徴

発光ムラ解析装置の最大の特徴は、面全体の情報を一括で、かつ高精度に定量化できる点にあります。従来のスポット型輝度計では点ごとの測定しかできず、面全体の評価には膨大な時間がかかりました。これに対し、本装置は短時間で広範囲の輝度・色度ムラを網羅的に測定可能です。

また、人間の視認性と極めて高い相関を持つ評価モデルを搭載している点も大きな特徴です。人間は単純な輝度差だけでなく、その変化の滑らかさや領域の大きさによって「ムラ」として認識するかどうかを判断します。本装置は、こうした人間の視覚判断基準を模したアルゴリズムを採用することで、官能検査（目視検査）の自動化や客観的な品質基準の策定を実現します。

さらに、高感度かつ低ノイズな冷却機構付きセンサーなどを採用することで、暗い発光領域や微細な輝度差であっても高いS/N比で捉えることができます。製造ラインでの全数検査に対応可能な高速測定モデルから、研究開発向けの超高精細モデルまで、用途に応じたカスタマイズ性が高い点も強みです。

■ 多岐にわたる活用分野と用途

本装置は、光を扱う多種多様な製造・開発現場で不可欠な存在となっています。

最も代表的な用途は、ディスプレイ製造分野です。スマートフォン、テレビ、PC用モニターなどに採用される液晶パネルや有機EL（OLED）ディスプレイ、さらには次世代技術であるミニLEDやマイクロLEDの製造において、画面全体の表示均一性や画素ごとの点灯ムラの検査に用いられます。特に有機ELやマイクロLEDでは、素子個々の発光特性のばらつきを本装置で測定し、そのデータをもとに画素ごとに電流補正を行うムラ補正（デモザイク処理）の基盤データ取得として極めて重要な役割を果たします。

自動車分野でも需要が急増しています。メーターパネルやナビゲーション画面だけでなく、ヘッドライトやリアランプ、車内アンビエントライト（間接照明）、ヘッドアップディスプレイ（HUD）など、視認性と意匠性が求められる各種発光パーツの品質評価に幅広く活用されています。

その他にも、一般照明用LEDパネルやバックライトユニット、導光板、拡散シートなどの光学部材の評価、さらにはAR・VR用スマートグラスの光学系検査など、高度な光学品質管理が求められる領域全般で利用されています。
