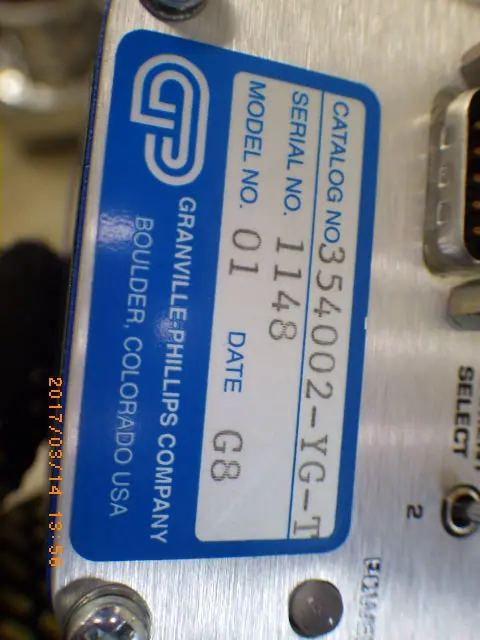

中古 Granville-Phillips イオンゲージ No354002-YG-T

熱陰極から出した電子で気体分子を電離し、生じたイオンの電流から圧力を求める電離真空計(イオンゲージ)。測定子と電子回路を一体にしたモジュール式で、小型の測定子をもつMicro-Ionの系列(Series 354)にあたる。高真空から超高真空の領域を測るために、真空チャンバーに直接取り付けて使う。

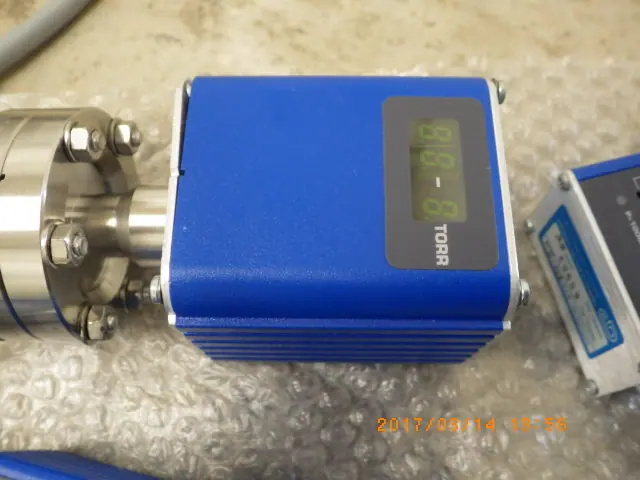

表示は3桁のデジタル表示でTorr単位。Series 354としての測定下限は1×10⁻⁹ Torr(約10⁻⁷ Pa)級。インターフェースはRS-485で、設定した圧力で接点を切り替える設定点リレーを1点もつ。型番のYGから、フィラメントはイットリア被覆イリジウムと読める。この種のフィラメントは、大気に触れても焼き切れにくい。
型番固有のデータシートは見つからず、電源・フランジ形式・寸法は確かめられていない。値は現品写真とメーカーのゲージ構成ガイドによる。
