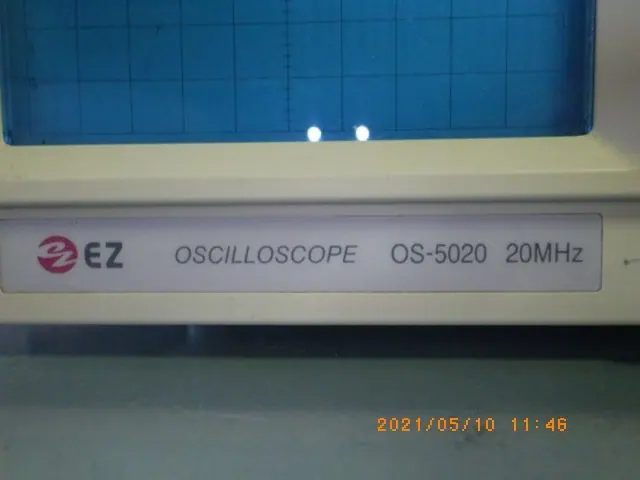

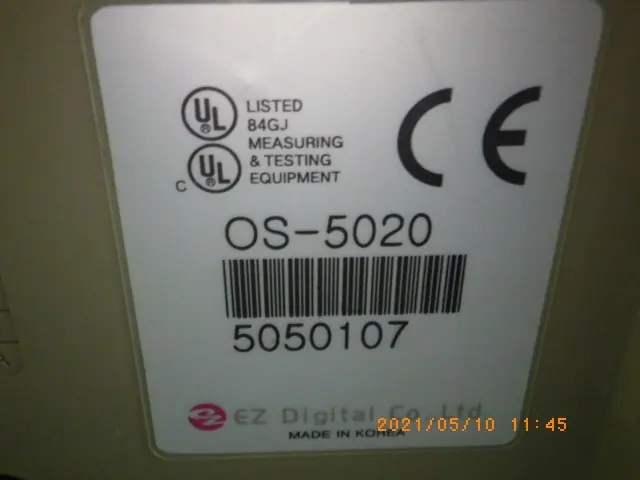

中古 EZデジタル オシロスコープ OS-5020

本装置は、教育現場や電子工作、一般的な回路設計・保守用途として広く利用されている2チャンネル入力のアナログオシロスコープです。周波数帯域はDCから20MHzまでをカバーしており、低周波から中周波帯域の電子回路の波形観測、トラブルシューティングに適しています。

表示部には6インチの大型矩形ブラウン管（CRT）を採用しています。画面には内面目盛（8×10 div、1div=1cm）が刻まれており、視差による読み取り誤差を低減し、正確な波形観測をサポートします。垂直軸の感度は5mV/divから5V/divの範囲で設定可能で、×5倍の拡大機能（MAG）を使用することで最大1mV/divの高感度測定にも対応可能です。水平掃引時間は0.1μs/divから0.2s/divの範囲を持ち、×10倍拡大機能により最高10ns/divの掃引速度が得られるため、波形の立ち上がり部分などの詳細な観測も容易に行えます。

トリガー機能は、一般的なAUTOやNORMモードに加え、ビデオ信号の同期に便利なTV-V（垂直同期）およびTV-H（水平同期）を搭載しており、映像関連機器の点検にも対応します。デジタル方式とは異なり、サンプリングによる遅延やエイリアシング（折り返し雑音）が発生しないため、連続的かつ瞬間的な波形変化をリアルタイムで直感的に捉えたい場合に有用な測定器です。
