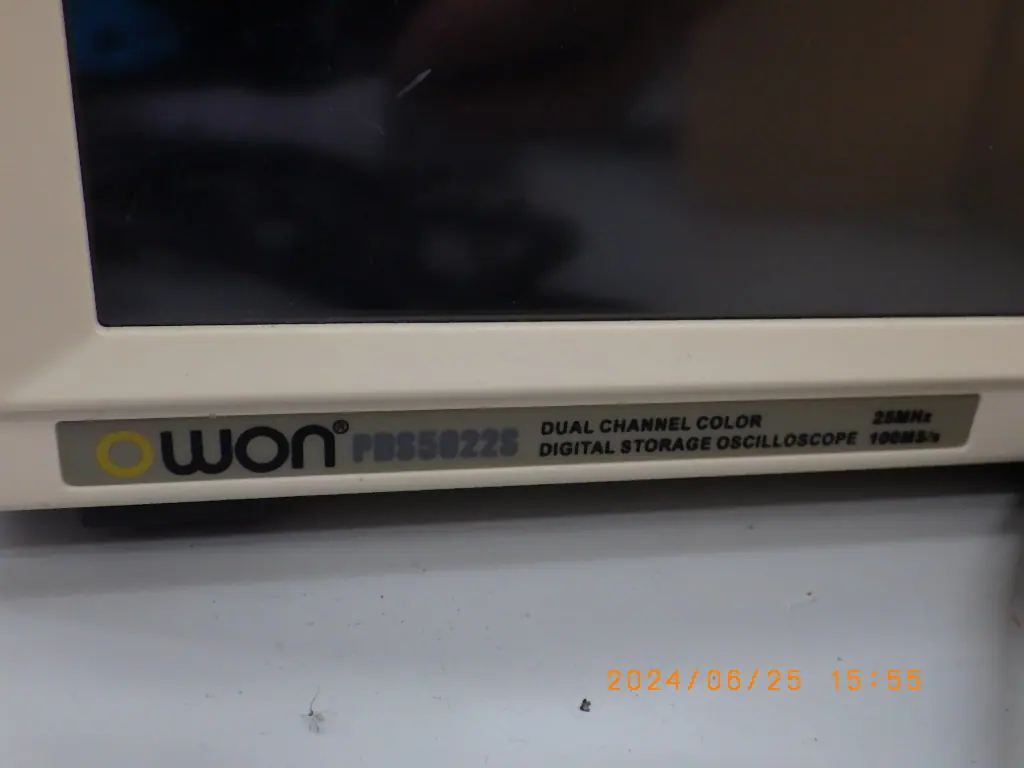

中古 その他 オシロスコープ PDS5022s

本機は、周波数帯域25MHz、最高リアルタイムサンプリングレート100MS/sを備えた2チャンネル仕様のポータブルデジタルストレージオシロスコープです。電子回路の設計、保守、修理から、教育現場における基礎的な波形観測まで、幅広い用途で活用できる基本性能を備えています。

波形データの記録には各チャンネル最大5Kポイントのレコード長を確保しており、取得した信号を詳細に確認することが可能です。垂直分解能は8ビット、垂直軸感度は5mV/divから5V/divの範囲で調整可能であり、微小な信号変化から比較的大きな電圧振幅まで正確に捉えることができます。また、水平軸のタイムベースは5ns/divから5s/divまで対応しており、高速な過渡現象や周期の長い信号の観測に適応します。

本体前面には視認性の高い7.8インチクラスのカラー液晶ディスプレイを搭載し、2チャンネル分の波形や測定値を同時にクリアに表示します。エッジやビデオなどの基本的なトリガ機能に加え、ピーク間電圧（Vpp）や周波数などの自動測定機能、カーソル測定機能を内蔵しており、波形解析を効率的にサポートします。標準でUSBインターフェースを備えているため、PCへのデータ転送や波形保存も容易に行える実用的な設計となっています。
