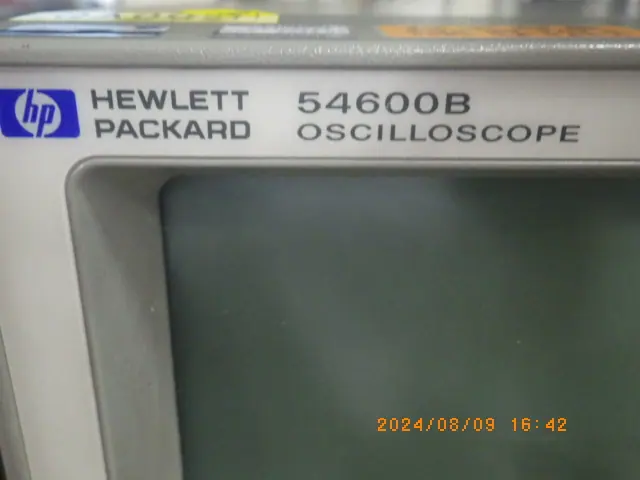

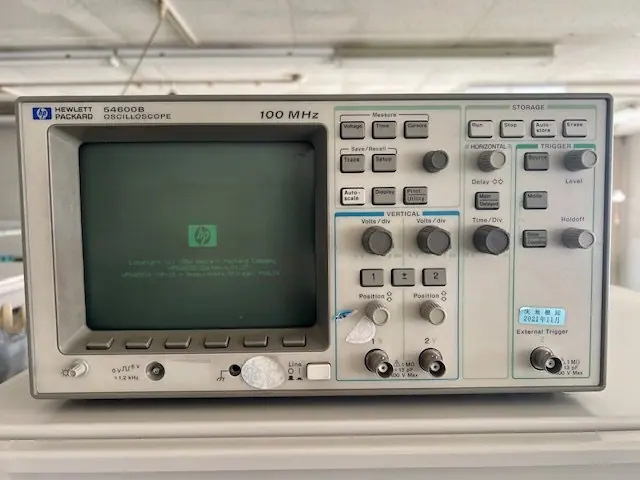

中古 キーサイト(HP/アジレント) Keysight オシロスコープ 54600B

本機は、帯域幅100MHz、2チャンネルを備えたデジタル・オシロスコープです。最大サンプリング・レートは20MSa/sであり、一般的な電子回路の波形観測やトラブルシューティングに適した基本性能を有しています。垂直分解能は8ビット、入力感度は2mV/divから5V/divの範囲で設定可能であり、微小な信号から振幅の大きな信号まで柔軟に対応します。

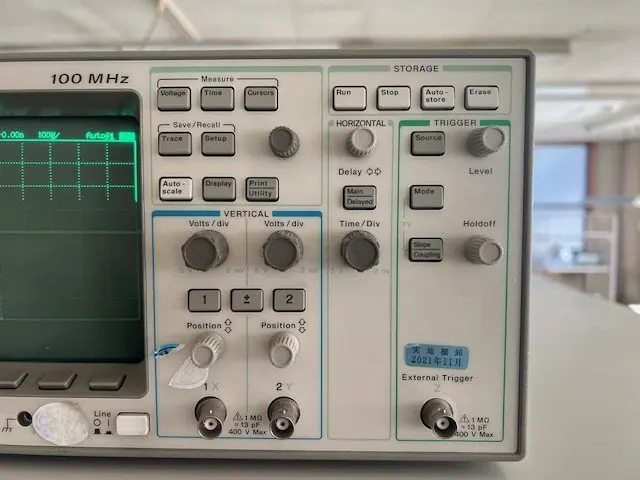

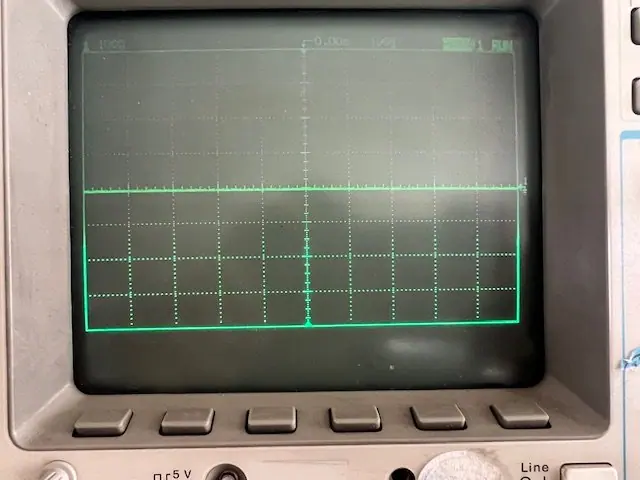

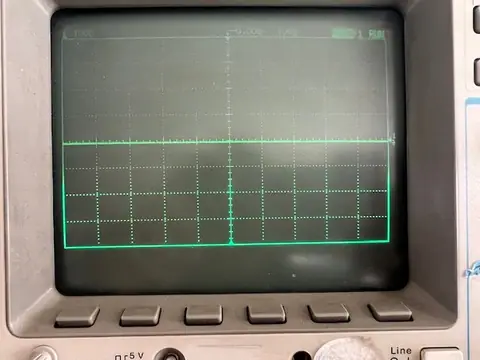

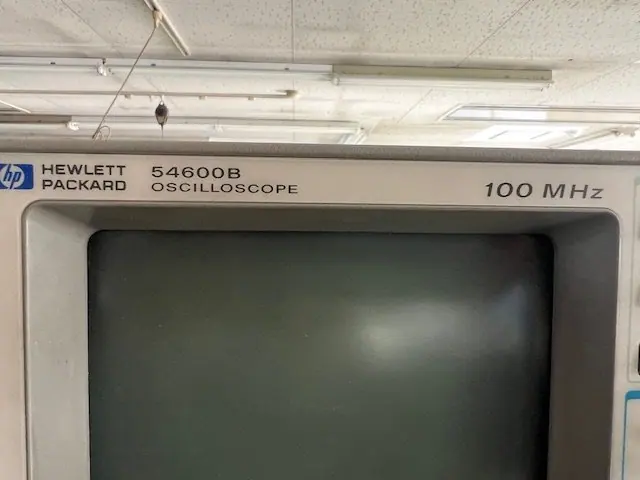

最大の特徴は、アナログ機と同様の操作感を実現したフロントパネルとモノクロCRTディスプレイの採用です。専用のノブやボタンが直感的に配置されているため、デジタル化による波形保存や自動測定機能の利便性を確保しつつ、遅延の少ないリアルタイムな波形観測を可能にしています。

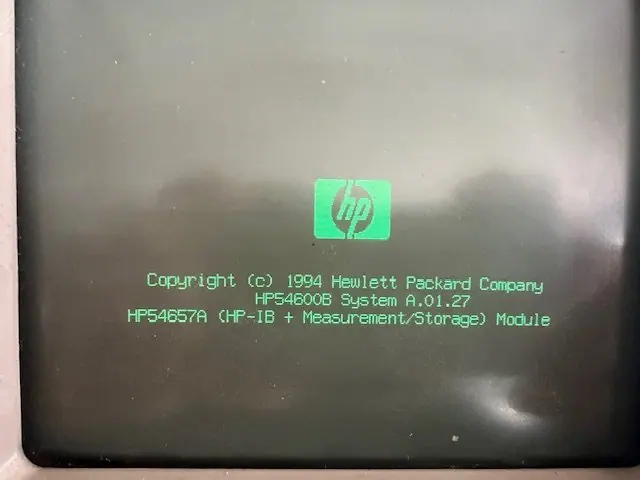

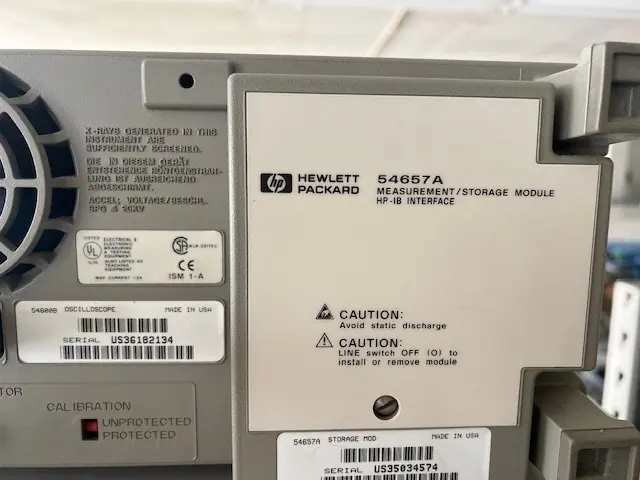

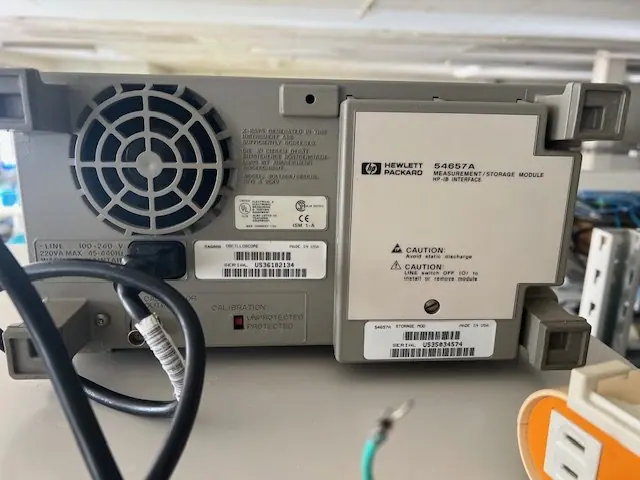

入力インピーダンスは1MΩとなっており、タイムベースは2ns/divから5s/divまで設定できます。波形記録用のレコード長は各チャンネルあたり4kポイントを確保しています。また、本体背面のスロットを利用して専用の拡張モジュールを装着することで、外部通信インターフェースを追加するなど、使用環境に応じた機能拡張ができる設計となっています。
