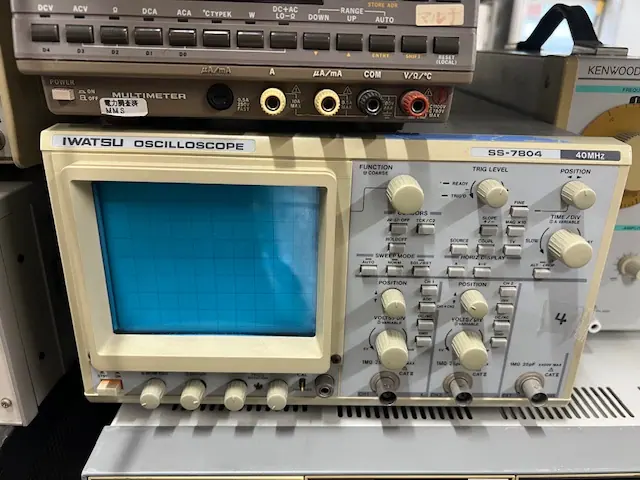

中古 岩通 Iwatsu オシロスコープ SS-7804

本装置は、周波数帯域40MHzを備えた2チャンネル入力の汎用アナログオシロスコープです。6インチのCRT（ブラウン管）ディスプレイを採用しており、波形の発生頻度や微小なノイズ成分を輝度の濃淡として直感的に観測できる特徴を持っています。デジタル変換によるサンプリング処理を行わないため、信号の欠落がなく、リアルタイムで連続的な波形描画が可能です。これにより、複雑な変調信号やアナログ特有の過渡現象の観測において優れた視認性を発揮します。

垂直軸の感度は2mV/divから5V/divの範囲で設定可能であり、微細な信号の測定にも対応します。また、時間軸方向の最高掃引時間は拡大機能（MAG）を使用することで10ns/divに達し、高速な信号の立ち上がりも詳細に確認することができます。生産ラインでの調整・検査工程、機器の保守・メンテナンス、さらには教育機関における基礎的な電子回路の実験など、幅広い用途で活用できる安定した基本性能を備えた計測器です。
