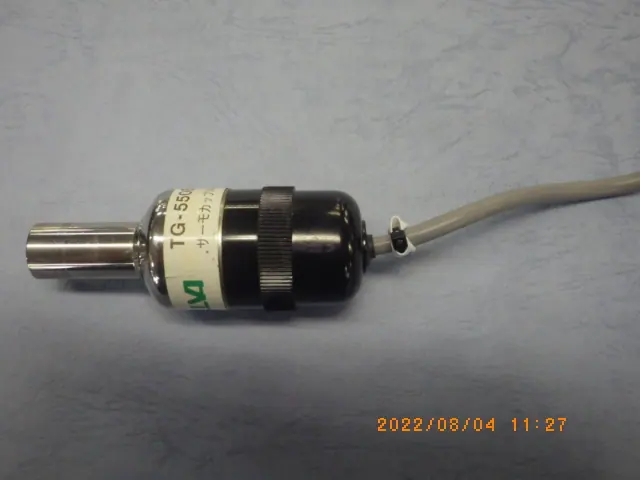

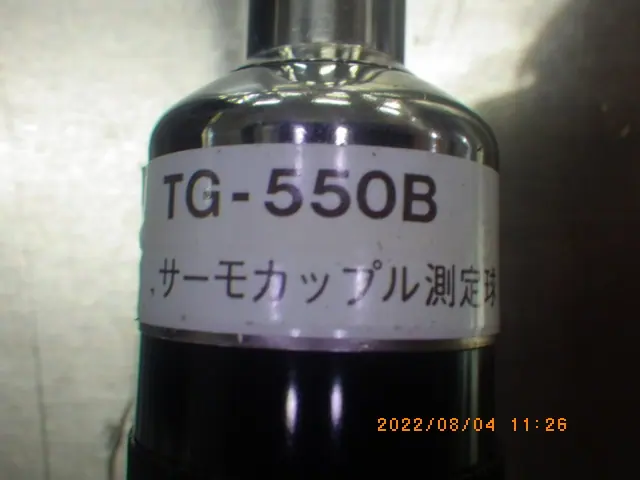

中古 アネルバ ANELVA サーモカップル（TCゲージ） TG-550B
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに3台あります → 中古 アネルバ ANELVA TG-550B の在庫4台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- アネルバ ANELVA
- 型式
- TG-550B
- 機種
- サーモカップル（TCゲージ）
- 管理番号
- Z220611082
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
TG-550B の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 測定方式 | 熱電対式(サーモカップル)熱伝導真空計 |
|---|---|
| 圧力範囲(測定球単体) | 0.1〜200 Pa |
| 測定範囲(MTG-015組合せ時) | 1〜100 Pa |
| 応答速度 | 3 秒 |
| ヒーター電流 | 230(熱電対出力10mVに対して) mA |
| 出力電圧 | 0〜10 mV |
| ヒーター抵抗 | 約1.4 Ω |
| 容積 | 14 cc |
| 質量 | 約80 g |
| 接続 | Oリングシール(又は溶接、ネジ込み)、管外径φ15 |
| 外形寸法 | 頭部φ32、全長81.2 mm |
| 対応制御電源 | アネルバ MTG-012、MTG-015 ほか |
※測定球単体の仕様はMTG-012取説の「TG-550」の記載による。末尾Bの版での差異(端子・寸法等)は資料で確認できていない。
※単体では圧力を表示しない。組み合わせる制御電源(MTG-012/MTG-015等)とゲージケーブルが別途必要。
※熱伝導式のため指示値は気体の種類で変わる(ヘリウム・水蒸気・アセトン等で特性が異なる)。
出典: メーカー資料
アネルバ ANELVA TG-550B の装置概要 AIによる記述です
熱電対式(サーモカップル)真空計の測定子で、荒引き系の圧力を測るためのゲージヘッド。管内の加熱フィラメントに熱電対を付けた構造で、気体分子による熱伝導でフィラメント温度が変わるのを熱電対の起電力として取り出す。圧力が低いほどフィラメント温度が上がり、出力電圧が高くなる。大気中でもフィラメントを点火でき、排気の立上げから使える。
単独では圧力を表示しないため、アネルバのサーモカップル真空計制御電源(MTG-012、MTG-015 など)と組み合わせて使う。MTG-015 の取扱説明書では本形式 TG-550B を使用測定球として指定しており、組み合わせ時の測定範囲は1〜100Paとされる。測定球単体の圧力範囲は0.1〜200Pa、応答速度は約3秒。取付はφ15の管にOリングシールで接続する方式が基本で、溶接やネジ込みにも対応する。熱伝導式のため、指示値は測る気体の種類によって変わる。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
