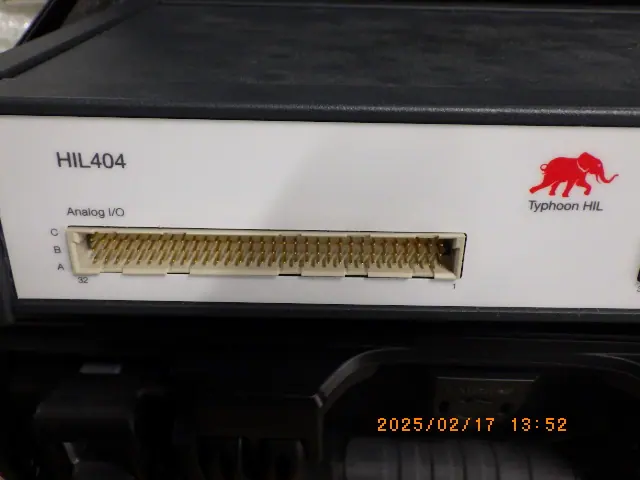

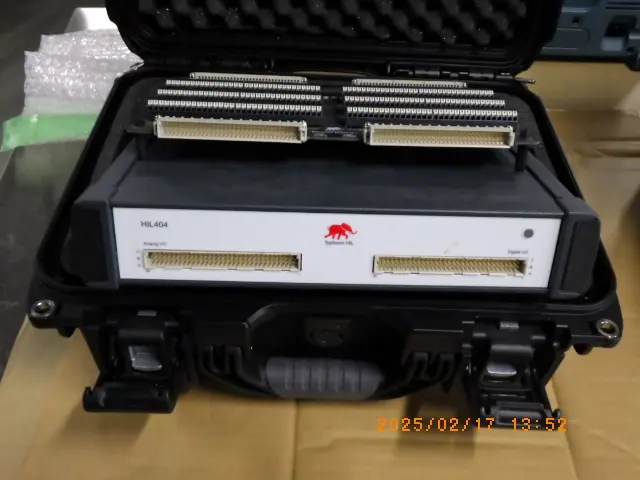

中古 Typhoon HIL パワエレコントローラ用デバッグツール TYP-HIL404-CP

パワーエレクトロニクス（パワエレ）技術は、自動車の電動化や再生可能エネルギーの活用、産業用モータの省エネ制御など、現代のエネルギー変換技術の核となっています。このパワエレシステムを制御するコントローラ（DSPやFPGA、マイコンなど）の開発において、不可欠な存在がパワエレコントローラ用デバッグツールです。高電圧・大電流を扱い、マイクロ秒単位での高度な演算が求められるパワエレ開発では、一般的なソフトウェアデバッガや汎用計測器だけでは不十分であり、専用のデバッグ環境が必要とされます。

パワエレコントローラ用デバッグツールの特徴

最大の機能的特徴となるのが、高電圧・大電流環境に耐えうる優れた絶縁性と高い耐ノイズ性能です。パワエレ回路では、SiC（シリコンカーバイド）やGaN（ガリウムヒ素）といった次世代パワー半導体の普及に伴い、スイッチング速度が超高速化しています。これに伴い発生する急激な電圧・電流変化（dv/dt、di/dt）による強力なノイズ環境下でも、制御信号を正確に捉える高いコモンモード除去比（CMRR）や絶縁計測技術が備わっています。

また、リアルタイム性と高度な可視化も大きな特徴です。コントローラ内部の変数（制御角、電流指令値、PWM波形など）と、実際の物理現象（モータの回転数、インバータの出力電圧など）を時間軸を揃えてリアルタイムにモニタリングできます。これにより、制御アルゴリズムの遅延や過渡応答の振る舞いを精度高く評価することが可能です。

さらに、安全性の確保という点も欠かせません。実機の大電力回路を直接接続してテストを行うと、制御プログラムの微細なバグが素子の破裂や発火といった重大な事故につながります。そのため、実機を使わずにシミュレーション上で安全にデバッグできる高度な保護機能や模擬機能が充実しています。

パワエレコントローラ用デバッグツールの仕組み

このツールは主に、HIL（Hardware-in-the-Loop）シミュレータ、RCP（Rapid Control Prototyping）装置、および高機能計測モジュールと解析ソフトウェアで構成されています。

一般的な仕組みとして、まずコントローラ基板からのPWM信号などの制御出力信号をデバッグツールが受け取ります。HILシミュレーションを行う場合、ツール内部のFPGAやリアルタイムプロセッサが、インバータやモータ、バッテリーなどの物理モデルを超高速（1マイクロ秒以下の周期など）で計算します。そして、あたかも本物の物理現象が起きているかのような模擬信号（電流フィードバック信号やエンコーダのパルス信号など）を生成し、コントローラへと即座に打ち返します。これにより、実機なしで閉ループ制御の検証を行うことができます。

計測の側面では、高圧差動プローブや光絶縁プローブを介して、高電圧回路の微小な波形を取り込みます。アナログ信号を高速A/Dコンバータでデジタル化し、コントローラ内部の動作ログとタイムスタンプを揃えて同期させることで、ソフトウェアの命令実行タイミングとハードウェアの応答のズレを明確に可視化する仕組みを持っています。

パワエレコントローラ用デバッグツールの用途

本ツールは、エネルギー変換効率の極限追求と安全性が求められる様々な産業分野で活用されています。

主な用途の一つが、自動車分野における電動車（EV/HEV）の駆動用インバータや車載充電器（OBC）、DC-DCコンバータの開発です。急加速や急制動、バッテリー残量変化といった過渡状態における制御ロジックの検証や、過電流・過電圧時の保護機能のテストを安全かつ網羅的に実施するために活用されます。

また、太陽光発電用のパワーコンディショナや風力発電用コンバータといった再生可能エネルギー分野でも必須のツールです。電力系統への接続時に発生する電圧変動や瞬時電圧低下に対するコントローラの応答性能を評価する際に用いられます。

さらに、産業用ロボットや工作機械に使われる高精度サーボアンプの開発、鉄道車両の主変流器、データセンター用の無停電電源装置（UPS）の開発など、高信頼性が要求されるあらゆるパワエレ製品の設計・テストプロセスで幅広く利用されています。
