中古 その他 断面観察装置 CS-05W
本体価格(税別、送料別)500,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- その他
- 型式
- CS-05W
- 機種
- 断面観察装置
- 年式
- 2019年
- 管理番号
- Z26021201
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
CS-05W の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 駆動 | DCモータ |
|---|---|
| 対応電線サイズ | AWG36〜AWG10 |
| カッターディスク寸法 | φ90×0.5 mm |
| 研磨ディスク寸法 | φ120(粒度1200) mm |
| カメラ | 130万画素 USBカメラ |
| ズームレンズ | 6倍ズーム(光学0.75〜0.45倍) |
| 表示倍率 | 45〜260(14インチディスプレイ時) 倍 |
| 照明 | 白色LED 6灯 20W(調光付き) |
| 電源 | AC100〜240V 50/60Hz |
| 消費電力 | 70 W |
| 外形寸法(W×D×H) | 520×320×255 mm |
| 質量 | 23 kg |
※解析ソフト X-Scan とPCは別構成。現品にソフト・ライセンスが付属するかは要確認。
※AWG30以上の細線まで観察できるとカタログに記載。
出典: メーカー資料
その他 CS-05W の装置概要 AIによる記述です

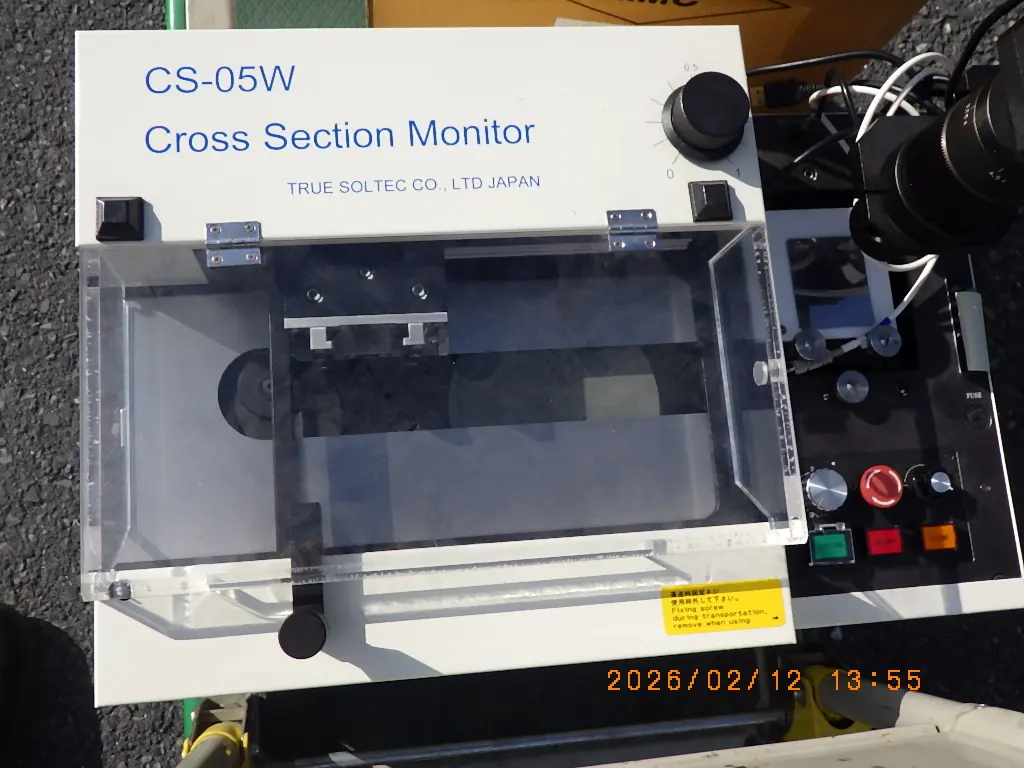

電線や端子を切断して断面を研磨し、カメラで拡大して断面の状態を観察・測定する断面観察装置。切断・研磨・観察を1台で行えるので、試料を樹脂に埋めて磨く手間をかけずに、製造の現場で導体や端子の断面を確かめる検査に使われる。
切断はφ90×0.5mmのカッターディスク、研磨はφ120mm(粒度1200)の研磨ディスクで行い、駆動はDCモータ。対応する電線サイズはAWG36〜AWG10で、カタログではAWG30以上の細線まで観察できるとされる。観察は130万画素のUSBカメラと6倍ズームのレンズ(光学0.75〜0.45倍)で、14インチのディスプレイでの表示倍率は45〜260倍。照明は調光付きの白色LED 6灯(20W)。電源はAC100〜240V 50/60Hz、消費電力は70W、外形寸法は520×320×255mm(W×D×H)、質量は23kg。
解析ソフトX-ScanとPCは別構成で、ソフトやライセンスが付属するかは現品で確かめる必要がある。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
