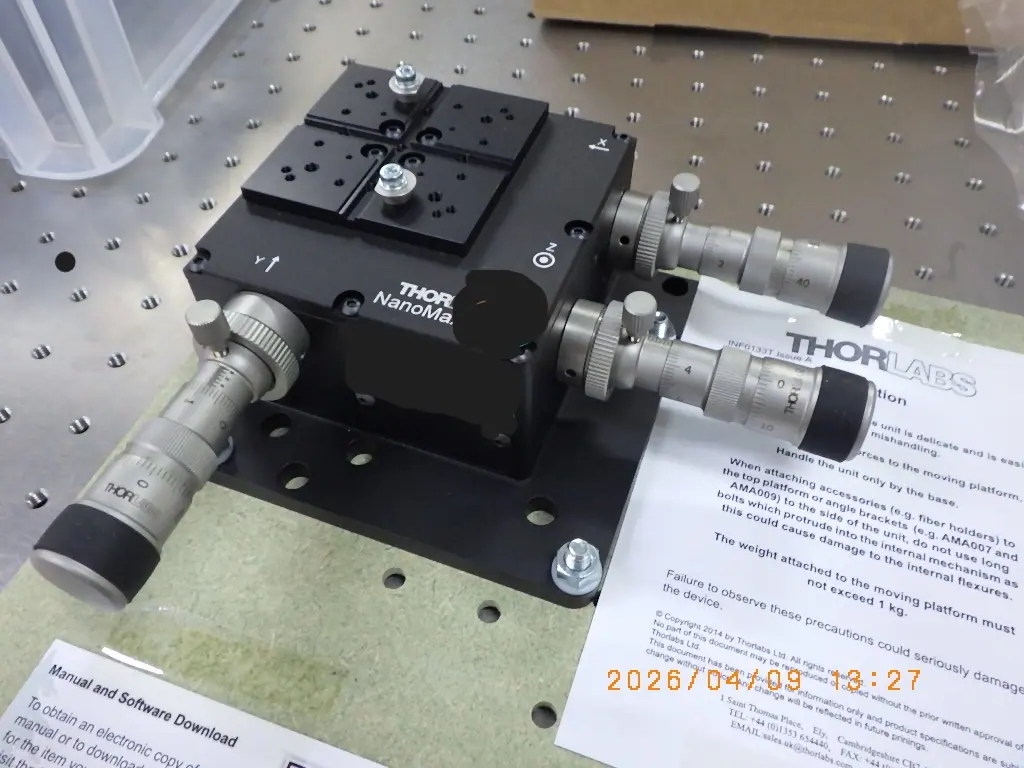

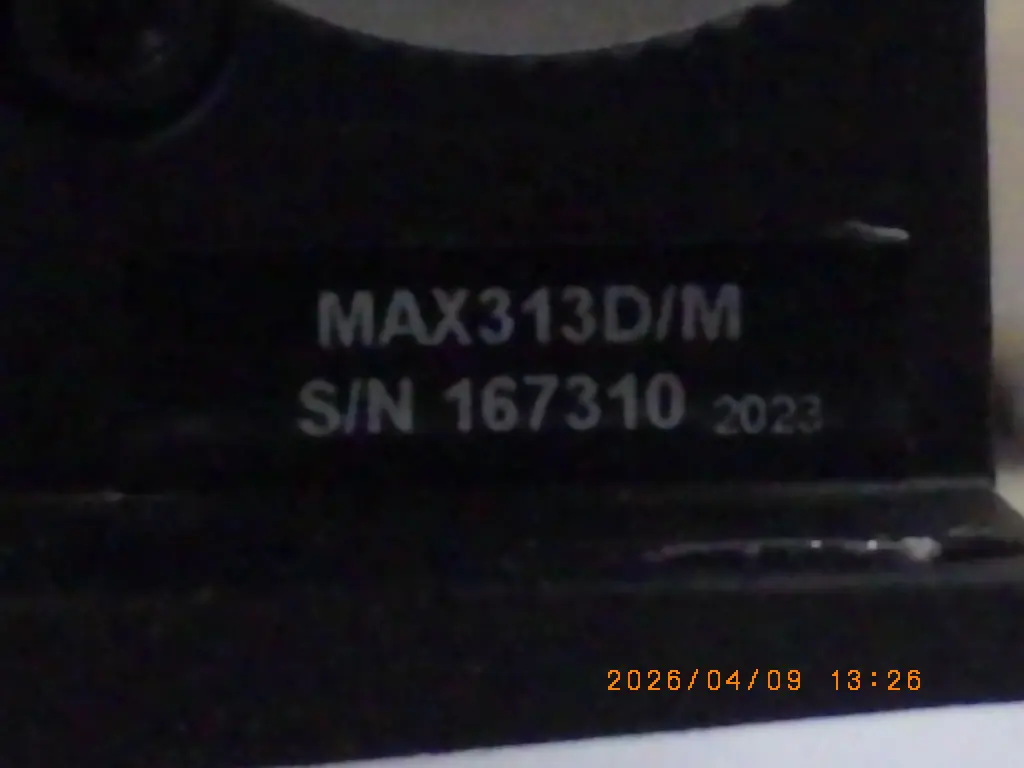

中古 THORLABS 光学ステージ（手動3軸） MAX313D/M

光学ステージの主な特徴

光学ステージは、レンズやミラー、顕微鏡の試料などをサブミクロン（1万分の1ミリ）からナノメートル単位の極めて高い精度で位置決めするための精密機器です。一般的な機械加工用ステージと比較して、光学分野特有の繊細な光軸調整や焦点を合わせる操作に耐えうる高い性能を備えています。

大きな特徴の一つは、高精度な位置決めの再現性です。一度位置を決めた場所に何度も正確に戻ることができるため、再現性が求められる実験や検査工程において不可欠な存在となっています。また、光の波長レベルのずれが測定結果に大きな影響を及ぼすため、振動や熱膨張による位置ズレ（ドリフト）を極限まで抑える高剛性な構造や素材が採用されています。

さらに、多様な自由度を持つ点も挙げられます。直線方向の動作を行うX軸、Y軸、Z軸のステージをはじめ、回転動作を行うR軸、斜めに傾けて角度を調整するチルトステージやゴニオステージなどがあります。これらを組み合わせることで、空間上のあらゆる方向に対して正確な光軸合わせが可能となります。

操作方式においては、手動で細かな調整を行う手動ステージと、モーターやピエゾ素子を用いて自動制御する電動ステージに大別されます。用途や必要な分解能、自動化の必要性に応じて最適なタイプが選定されます。

光学ステージの仕組みと駆動原理

光学ステージは、主に「案内機構（ガイド）」と「駆動機構（アクチュエータ）」の二つの要素で構成されています。これらが滑らかで遊び（バックラッシュ）のない正確な運動を実現します。

案内機構は、ステージの移動方向を正確に保持し、不要なブレや傾きを防ぐ役割を果たします。代表的なものに、すべり接触を利用したアリ溝（ドブテール）方式、転がり接触で高精度かつスムーズな動きを実現するクロスローラガイド、ボールガイドなどがあります。さらに、ナノメートルオーダーの超微細な位置決めには、摩擦や遊びが一切発生しない板バネの変形を利用した「たわみ機構」が用いられることもあります。

駆動機構は、ステージを実際に動かす動力を伝える部分です。手動ステージでは、マイクロメータヘッドや精密ねじがよく使われます。これらは微細なねじ山ピッチを利用して、手で回した回転運動を極めて小さな直線運動に変換します。

電動ステージの場合は、ステッピングモーターやサーボモーターが精密ねじやボールねじを駆動します。さらに高い分解能や応答性が求められる場合には、電圧をかけると伸縮するセラミック素子を利用したピエゾアクチュエータや、リニアモーターが採用されます。電動ステージでは、位置検出器（エンコーダ）を組み合わせることで、実際の移動量をリアルタイムでフィードバックし、目標位置へ極めて正確に停止させる制御が行われるのが一般的です。

光学ステージの多角的な用途

光学ステージは、最先端の研究開発から産業用製造ラインまで、光を扱うあらゆる現場で幅広く活用されています。

代表的な用途の一つが、光学機器やレーザー装置の光軸調整です。レーザー加工機や干渉計、分光分析装置などでは、ミラーやレンズのわずかな傾きがシステム全体の性能を低下させます。光学ステージを用いて光軸を正確に合わせることで、装置の性能を最大限に引き出すことができます。

光通信分野における光ファイバーの位置決めも重要です。直径わずか数ミクロンから数十ミクロンのコアと呼ばれる光の通り道どうしを結合させる際、サブミクロン単位での精密な軸合わせが必要となります。ここでは主に多軸の自動電動ステージが使用され、光の透過損失が最も少なくなる位置を自動で探索して固定します。

半導体やディスプレイの製造・検査工程においても欠かせません。ウエハの位置決めやフォトマスクのアライメント、顕微鏡での欠陥検査など、超高精度な位置決めが要求される場面で多軸の電動ステージが活躍しています。

また、バイオテクノロジーや医学研究の分野では、顕微鏡下での細胞の観察や操作に利用されます。蛍光顕微鏡の焦点合わせや、細胞に遺伝子や薬物を注入するためのマイクロマニピュレータの基盤として、振動を抑えつつ正確に動く光学ステージが貢献しています。
