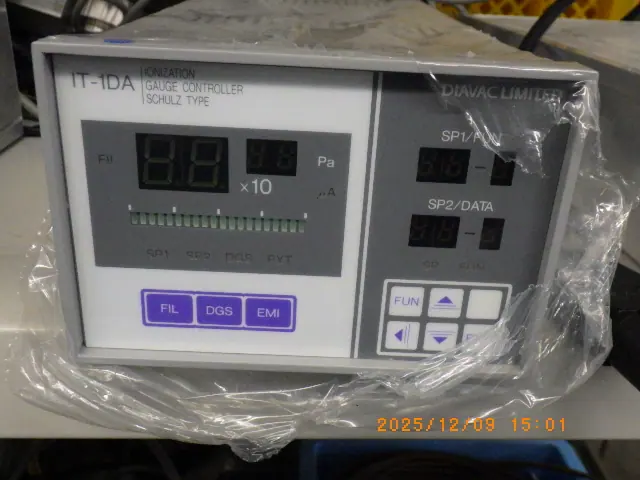

中古 大亜真空 DIAVAC 電離真空計 IT-1DA
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 大亜真空 DIAVAC
- 型式
- IT-1DA
- 機種
- 真空コンポーネント
- 仕様
- 測定子なし
- 管理番号
- A011454
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
IT-1DA の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 測定子種類 | IV-55(B-A形)、SC-45(シュルツ形)のいずれか1種 |
|---|---|
| 測定範囲(B-A形 IV-55) | 9.9×10⁻²〜1.0×10⁻⁷ Pa |
| 測定範囲(シュルツ形 SC-45) | 9.9×10⁻¹〜1.0×10⁻³ Pa |
| 圧力表示単位 | Pa |

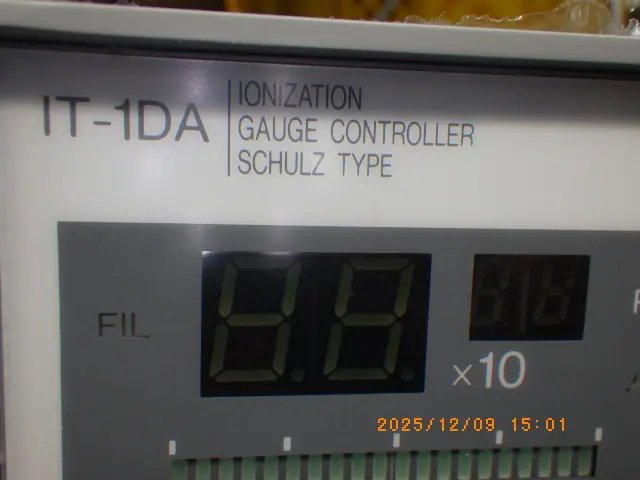

| 表示 | 7セグメントLED緑色(数字高さ14.2mm+8.0mm)、自動レンジ切換 |
| 設定点(SP) | 2点(ヒステリシスと出力論理NO/NCを2点独立設定) |
| ガス感度補正 | N2、He、Ar |
| 脱ガス時間設定 | 1〜99(1分単位、0でOFF) 分 |
| A/D分解能 | 12 bit |
| サンプリング周期 | 100(2点) msec |
| 測定子コネクタ | BNCレセプタクル |
| 接点入力 | EXIT CHANGE、FILAMENT ON、DEGASSING ON(無電圧接点) |
| 接点出力 | STATUS、SP1、SP2(接点容量 110V AC 0.5A 抵抗負荷) |
| レコーダ出力 | 0〜5V DC(フルレンジ、負荷100kΩ以上) |
| オプション | BCD出力(パラレル14bit)、RS-422A通信、プリンタ出力、4〜20mAアナログ出力 |
※本体はパネル埋め込み方式(適用パネル厚2mm以上、金具取付)。データはバッテリバックアップで保持し、満充電で約1ヶ月、過放電するとデフォルト値に初期化される。
※測定子(IV-55 / SC-45)は別体の消耗品で、φ15のガラスポートに取り付ける。現品に測定子が付くかは要確認。フィラメントはタングステン2本。
※測定範囲は測定子の種類で変わる。B-A形とシュルツ形は同時には使えず、どちらか1種。
出典: メーカー資料
大亜真空 DIAVAC IT-1DA の装置概要 AIによる記述です
熱陰極形の電離真空計の測定子をつないで高真空域の圧力を測る、パネル埋め込み形の真空計コントローラです。フィラメントから出た電子で気体分子をイオン化し、そのイオン電流から圧力を求めます。
測定子はB-A形のIV-55かシュルツ形のSC-45のいずれか1種を使い、測定範囲はIV-55で9.9×10⁻²〜1.0×10⁻⁷ Pa、SC-45で9.9×10⁻¹〜1.0×10⁻³ Paです。表示は緑色の7セグメントLEDで自動レンジ切換、単位はPaです。設定点は2点で、ヒステリシスと出力論理(NO/NC)をそれぞれ設定できます。ガス感度補正はN2・He・Arに対応し、脱ガス時間は1〜99分で設定できます。A/D分解能は12 bit、サンプリング周期は100 msecです。接点入出力と0〜5V DCのレコーダ出力を持ち、オプションでBCD出力、RS-422A通信、プリンタ出力、4〜20mAアナログ出力を追加できます。
測定子は別体の消耗品で、使うには対応する測定子が必要です。B-A形とシュルツ形は同時には使えません。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
