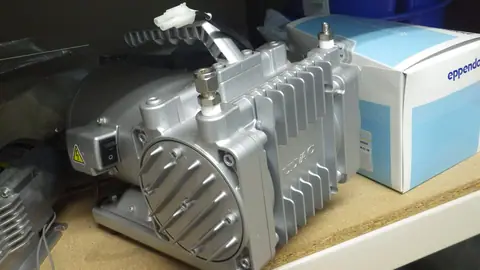

中古 アルバック Ulvac ドライポンプ DA-30D
この商品は売却済みです(2024年2月)。同じ機種の在庫をご覧ください。
- メーカー
- アルバック Ulvac

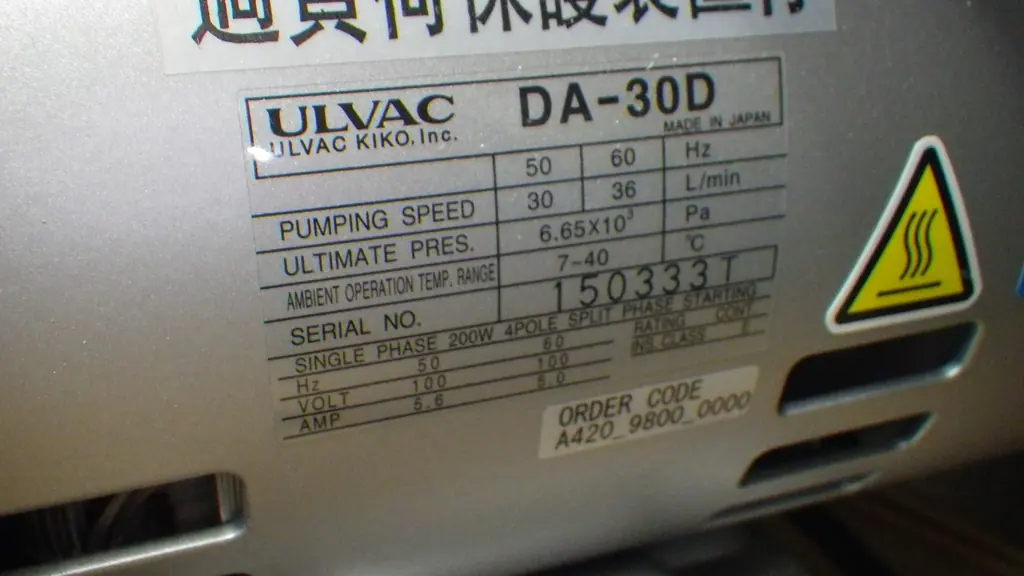

- 型式
- DA-30D
- 機種
- ダイアフラム式ドライポンプ
- 管理番号
- Z24012243
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
ほかのダイアフラム式ドライポンプの在庫
ダイアフラム式ドライポンプの在庫をすべて見る(4点) ›

ダイアフラム式ドライポンプの買取も行っています
不要になったダイアフラム式ドライポンプがありましたら、無料で査定します。廃棄・処分する前に一度ご相談ください。
ダイアフラム式ドライポンプとは
機種一般の解説です(AIによる記述)。この個体の仕様ではありません。
ダイアフラム式ドライポンプは、弾性膜(ダイアフラム)の往復運動でポンプ室の容積を周期的に変え、気体を吸い込んで圧縮し排出する容積移送式の真空ポンプである。ダイアフラムの外周はポンプヘッドとケーシングの間に挟んで固定され、モータで回る偏心軸とコネクティングロッドによって中央部が上下に動く。容積が増える行程では吸気弁を通じて吸気側とつながり、圧縮行程では排気弁から排気側へ押し出される。吸気口と排気口にそれぞれ弁があるため、気体は常に一方向へ送られる。
最大の特徴は、ダイアフラムが駆動部とポンプ室を気密に仕切っている点である。軸受や偏心機構の潤滑剤がポンプ室に入らず、真空側に油も封液も使わないため、油回転ポンプで問題になる吸気側への油の逆流や排気側のオイルミストが生じない。気体に接するのはダイアフラム、弁、ヘッド内面に限られるので、ダイアフラムをPTFEで被覆し、弁をフッ素系エラストマーにした耐薬品仕様なら、有機溶媒蒸気や腐食性ガスも扱える。摺動して気密を保つ部品がないため発熱や摩耗粉が少なく、構造も簡単で、保守は主にダイアフラムと弁の定期交換で済む。水流ポンプと違って廃水が出ないことも、置き換えが進んだ理由の一つである。
一方、到達圧力と排気速度には原理上の限界がある。上死点でもポンプ室に死容積が残り、そこに残った排気圧の気体が次の吸気行程で再膨張するため、吸気圧が下がるほど体積効率が落ちる。1段で得られる圧縮比は、死容積と最大容積の比で頭打ちになる。そこで複数のヘッドを直列につないで多段化するのが一般的で、到達圧力の目安は1段で約8kPa、2段で約1kPa、3段で約200Pa、4段で約50Paである。またダイアフラムの弾性変形量に限りがあるため排気速度は比較的小さく、実験室用や装置組込み用の小型機では毎分数Lから数十L程度が中心となる。高真空は得られず、低真空(粗引き)域のポンプと位置づけるのが妥当である。
用途は、清浄さや耐食性が求められる低真空域に集中している。実験室では、ロータリーエバポレーターなどによる溶媒の減圧留去や真空濃縮、吸引ろ過、脱気・脱泡、デシケーターの減圧、分析機器の真空源として広く使われる。オイルフリーで小型なため、ターボ分子ポンプの背圧ポンプとして分析装置などに組み込まれる例も多い。産業分野では、真空チャック、フィルム吸着、包装機械、印刷機械、光学機器、医療機器などで吸着・保持用の真空源として用いられる。
実務上の注意点として、溶媒蒸気を引くとポンプ室内で凝縮し、弁やダイアフラムを傷めやすい。吸気側にコールドトラップを置く、排気側に凝縮液の回収容器を付ける、ガスバラスト機構があれば併用する、作業後に空運転してポンプ内を乾かす、といった対策が有効である。選定時は、溶媒蒸気が発生する実運転ではカタログの到達圧力より高い圧力にとどまることを見込み、対象溶媒の沸点に見合った段数と排気速度を選ぶ。高沸点溶媒を扱う場合は3段以上の機種が必要になることが多い。
