中古 VAT ゲートバルブ 10844-CE44-0005/0322

Name: VAT ゲートバルブ 10844-CE44-0005/0322
Brand: VAT
SKU: Z24022815
Price: 120000 JPY
Availability: InStock

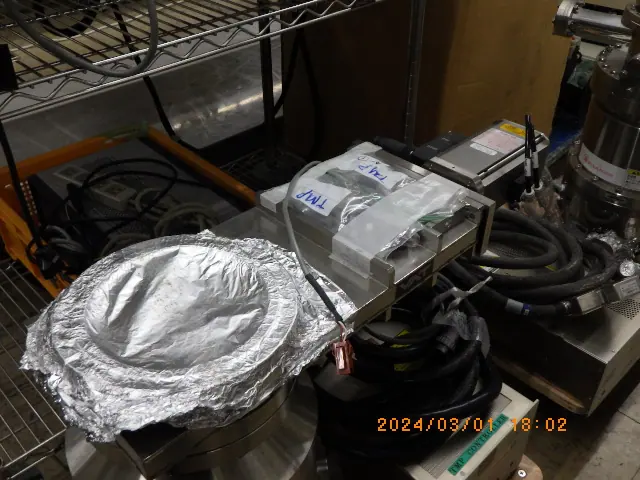

VAT 10844-CE44-0005/0322 外観写真(1/2) — 外観写真1 / 2

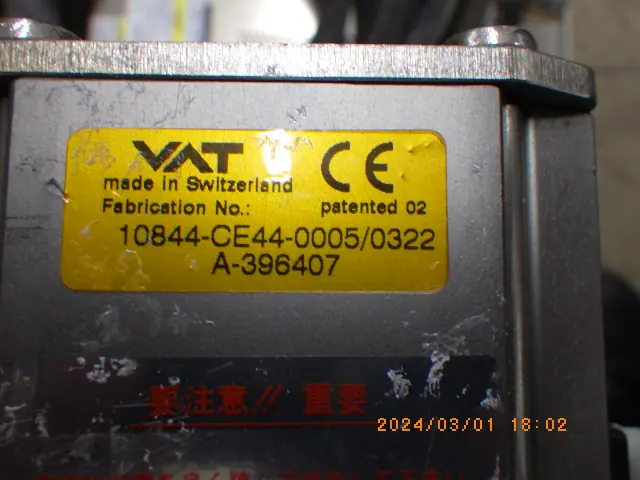

VAT 10844-CE44-0005/0322 銘板写真(2/2) — 銘板写真2 / 2

本体価格(税別、送料別)120,000円

この商品を問い合わせる

見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。

同じ型式の在庫がほかに1台あります → 中古 VAT 10844-CE44-0005/0322 の在庫2台を比べる

実機を見に来ていただけます(事前にご連絡ください)
大学・公的機関は後払い(請求書払い)できます
支払い・納期・返品について(よくある質問)

メーカー: VAT
型式: 10844-CE44-0005/0322
機種: ゲートバルブ
管理番号: Z24022815
引渡・支払: 現状有姿/出荷前銀行振込(公的機関は後払い可)

10844-CE44-0005/0322 の参考仕様

型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。

種別	超高真空用ゲートバルブ(VAT シリーズ10.8、ステンレス製)
呼び径	DN160(6")
フランジ	CF-F(メートルねじ)
駆動方式	複動式空圧アクチュエータ(位置表示信号あり・ソレノイドあり)
最低圧力	1×10⁻¹⁰ mbar
最高圧力	1.6 bar(abs)
コンダクタンス	5880 L/s
差圧	プレート ≤1.6 bar、開放時 ≤0.03 bar
最高温度	本体・アクチュエータとも ≤250 ℃
開閉時間	1.5 秒
質量	16.5 kg

※値はVAT公式の型番別ページ(10844-CE44)。銘板の型番と一致している。

出典: vatgroup.com

VAT 10844-CE44-0005/0322 の装置概要　AIによる記述です

真空容器とポンプのあいだや、2つの真空室のあいだを仕切る超高真空用のゲートバルブ(VATシリーズ10.8)。ステンレス製で、開いたときは弁板が流路から退くため、ポンプの排気をほとんど妨げずに真空室と切り離せる。
呼び径はDN160(6インチ)、フランジはCF-F(メートルねじ)。駆動は複動式の空圧アクチュエータで、位置表示の信号とソレノイドを備える。使える圧力は1×10⁻¹⁰ mbarから1.6bar(abs)まで。開いたときのコンダクタンスは5880L/s。差圧はプレートで1.6bar以下、開放時は0.03bar以下。最高温度は本体・アクチュエータとも250℃以下で、ベーキングにも耐える。開閉時間は1.5秒、質量は16.5kg。
値はVATの公式の型番別ページによるもので、現品の銘板の型番と一致している。

※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
