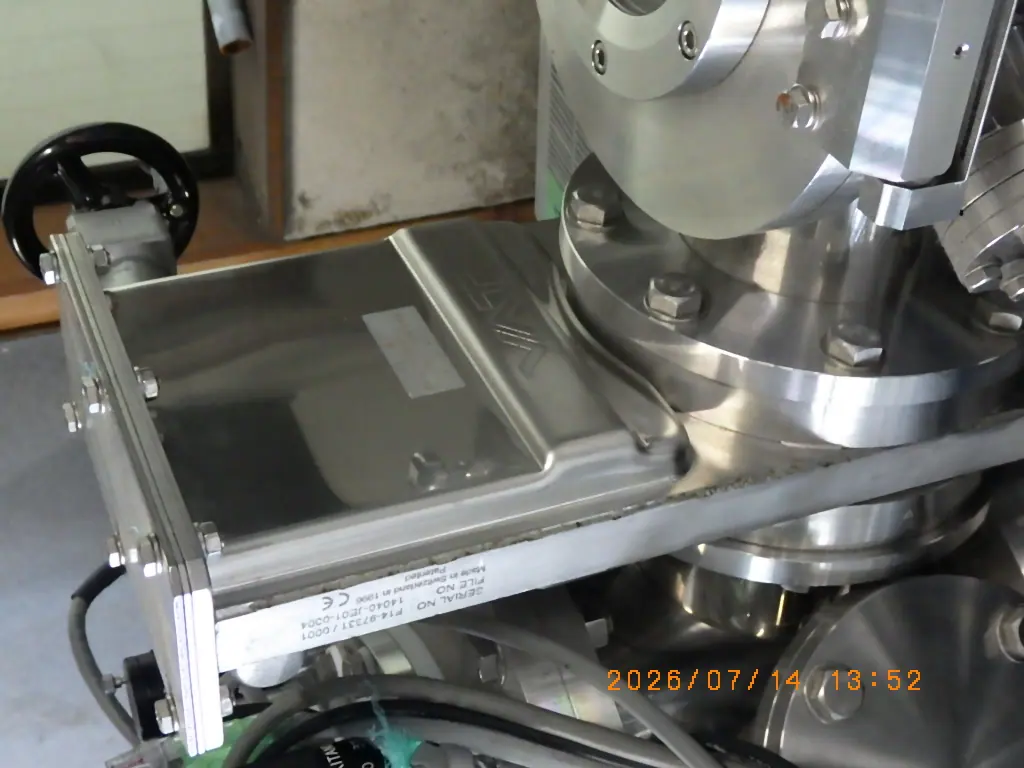

中古 VAT ゲートバルブ 14040-JE01-0004
本体価格(税別、送料別)80,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- VAT
- 型式
- 14040-JE01-0004
- 機種
- ゲートバルブ
- 管理番号
- Z26032622
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
14040-JE01-0004 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 種別 | 高真空ゲートバルブ(VAT シリーズ14.0、高サイクル用、潤滑剤フリー) |
|---|---|
| 型番 | 14040-JE01-0004 |
| 呼び径 | DN100(4インチ) |
| 駆動方式 | 手動(ハンドホイール、型番の01から) |
| 最低圧力(14040-CE01の値) | 1×10⁻⁸ mbar |
| 最高圧力(14040-CE01の値) | 2.0 bar(abs) |
| コンダクタンス(14040-CE01の値) | 1700 L/s |
| 最高温度(14040-CE01の値) | アクチュエータ≤80、本体≤150 ℃ |
| 質量(14040-CE01の値) | 15 kg |

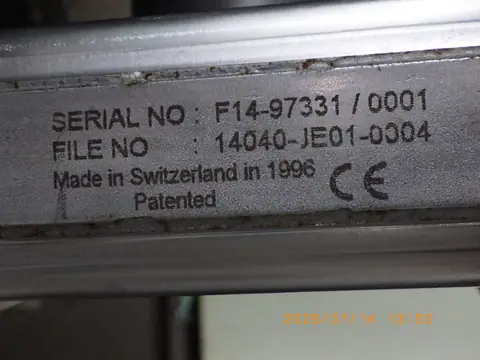

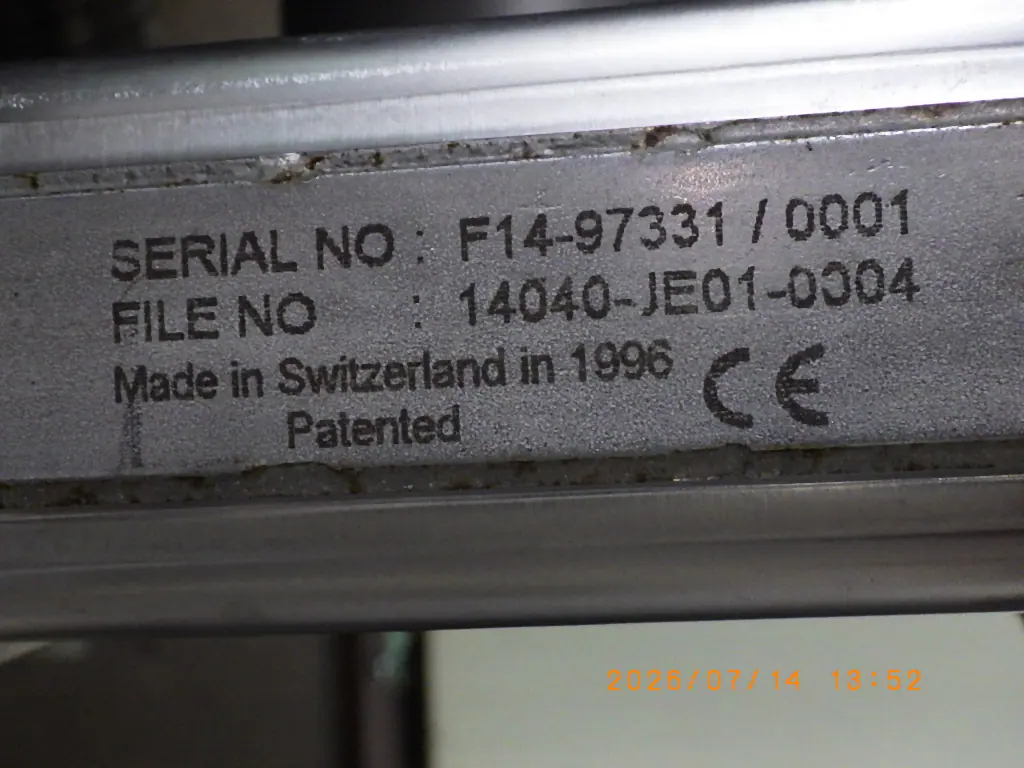

※型番と製造年は現品刻印。数値は同じ呼び径のCF-Fフランジ版(14040-CE01)の公式値で、JE01(ISO-Fとみられる)では質量・コンダクタンスが多少異なる可能性がある。
出典: 現品の銘板、vatgroup.com
VAT 14040-JE01-0004 の装置概要 AIによる記述です
真空チャンバーと排気ポンプの間に置いて、大きな口径の流路を開け閉めする高真空用のゲートバルブ。開くと弁体が流路から退いて排気の抵抗が小さくなるため、ターボ分子ポンプやクライオポンプの手前の仕切りに使われる。高いサイクル数に向けた系列で、潤滑剤を使わない構造のため、潤滑剤による汚染を避けたい装置にも使える。
呼び径はDN100(4インチ)で、型番の01から手動(ハンドホイール)操作と読める。同じ呼び径のCF-Fフランジ版の公式値では、使用圧力範囲は1×10⁻⁸ mbar〜2.0 bar(abs)、コンダクタンスは1700 L/s、最高温度はアクチュエータ80℃以下・本体150℃以下、質量は15kg。
型番と製造年は現品の刻印による。数値はCF-Fフランジ版の値で、この型番はISO-Fフランジとみられるため、質量やコンダクタンスは多少異なる可能性がある。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
