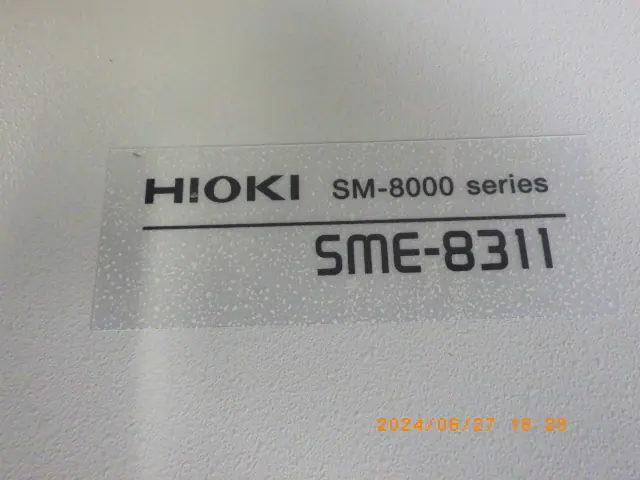

中古 日置電機 Hioki 平板試料用電極 sme-8311

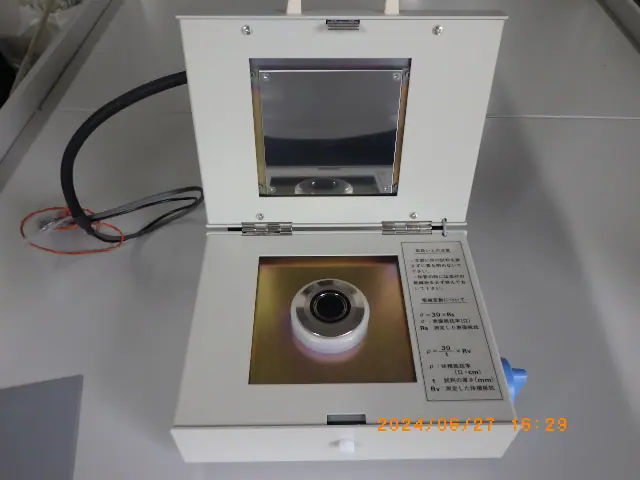

本製品は、各種絶縁材料の表面抵抗および体積抵抗を評価するために設計された平板試料用の測定電極です。主に超絶縁計や高絶縁抵抗計と接続して使用され、樹脂、フィルム、ゴムといった絶縁素材の電気的特性を精密に測定する際に用いられます。

測定対象となる試料の寸法は、一辺40mmから最大100mmまでの大きさに対応しており、厚さは最大8mmまでの試料をセットすることが可能です。測定部には外径50mmの主電極と、内径70mmおよび外径80mmのガード電極が設けられており、絶縁測定時の漏れ電流による誤差を最小限に抑え、安定した測定を実現する構造となっています。

また、高電圧を印加する測定において作業者の安全を確保するため、上部カバーを開放した際に自動で電圧印加を遮断するインターロック機構が標準で組み込まれています。筐体は外部環境からのノイズ影響を受けにくいシールド構造を採用しており、微小電流領域における高精度な材料評価に適しています。
