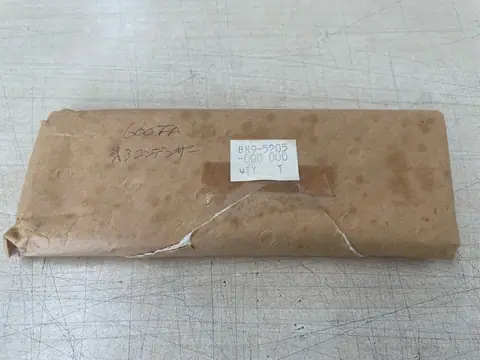

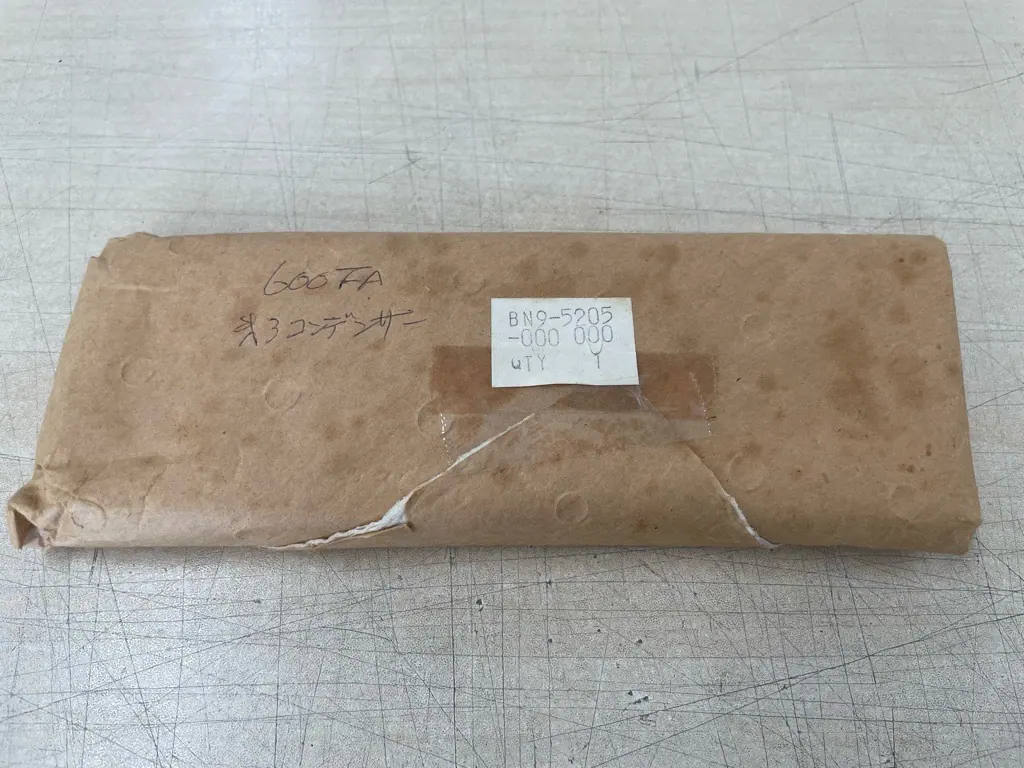

中古 その他 第3コンデンサーレンズ BN9-5205-000
本体価格(税別、送料別)300,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- その他
- 型式
- BN9-5205-000
- 機種
- アライナー部品（ミラー・レンズ・チャック）
- 仕様
- MPA600FAb用
- 管理番号
- Z26081806
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
BN9-5205-000 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 部品番号 | BN9-5205-000 |
|---|---|
| 種別 | 第3コンデンサーレンズ(照明光学系) |
| 適合装置(登録情報) | MPA600FAb |
| 投影倍率(装置側) | 1:1 |
| 露光波長(装置側・二次情報) | 365(i線), 405(h線), 436(g線) nm |
| 光源(装置側・二次情報) | 2kW 超高圧水銀ランプ |
※部品単体の光学仕様(焦点距離・外径・コーティング)は公開情報が無く未確認
※適合装置は登録情報(MPA600FAb用)による。他のMPA-600系への互換は要確認
出典: semistarcorp.com
その他 BN9-5205-000 の装置概要 AIによる記述です
キヤノンの等倍反射投影型露光装置(ミラープロジェクションアライナー)MPA-600シリーズの照明光学系に組み込まれる、光を集めるためのレンズ(コンデンサーレンズ)です。この方式の露光装置は、超高圧水銀ランプの光を照明光学系で整えてマスクに当て、台形ミラー・凹面ミラー・凸面ミラーからなる全反射投影光学系でマスクの像を等倍のままウエハへ転写します。コンデンサーレンズは照明側で光束を集光・整形する役割を持ち、本品はその第3段にあたる部品として登録されています。登録上の適合装置はMPA600FAbです。
照明系のレンズは長時間の紫外光照射により透過率の低下やコーティングの劣化が起こりうる部位で、露光量の均一性や照度に影響するため、劣化品の入れ替え用途で使われます。単品の光学仕様(焦点距離・径など)は公開情報で確認できていません。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
