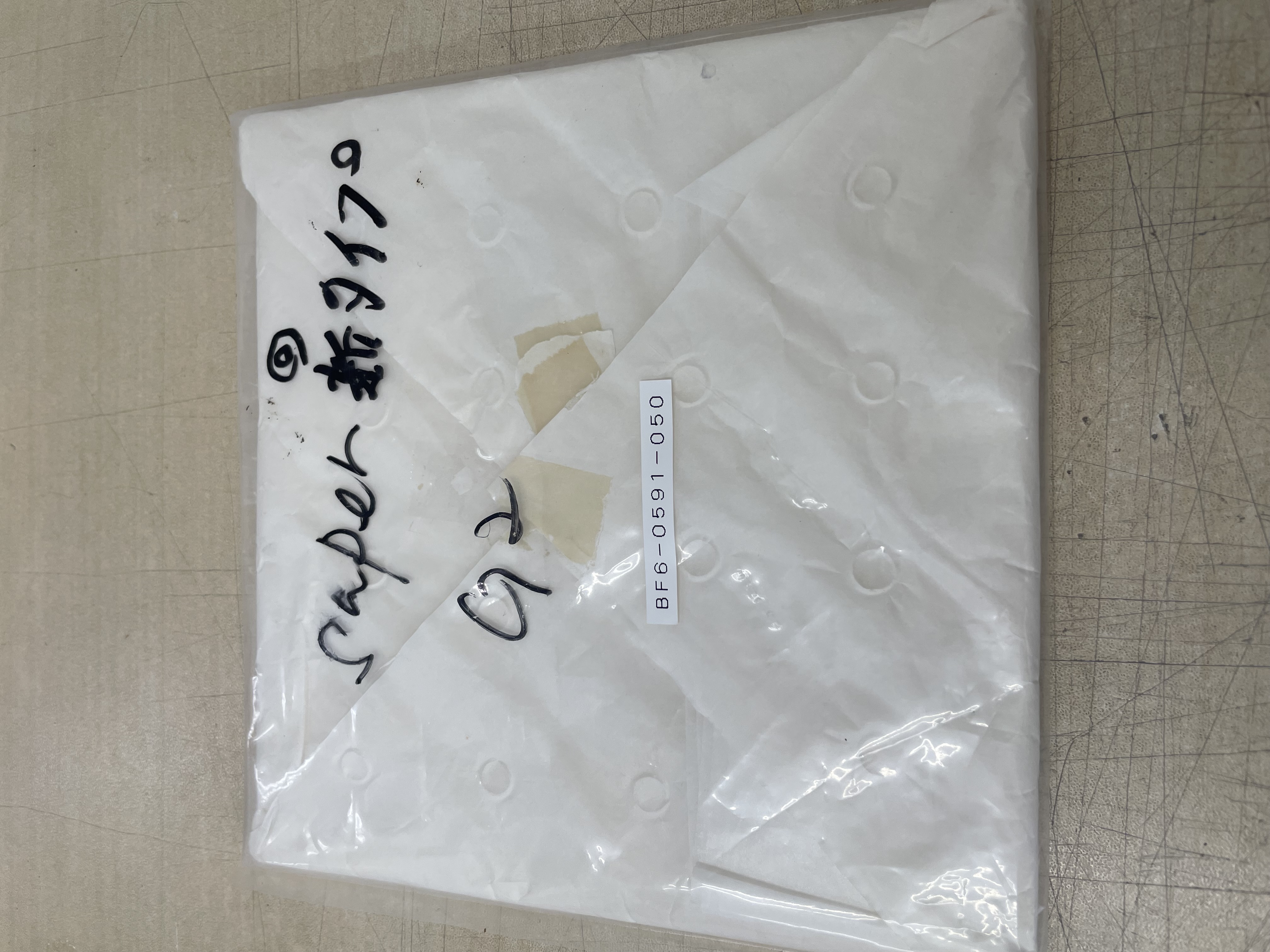

中古機 G2ミラー（MPA600SUPER） その他製、型式BF6-0591-050のご紹介

【AIによる装置概要】
キヤノンの等倍反射投影型露光装置(ミラープロジェクションアライナー)MPA-600シリーズの光学系に組み込まれる反射光学素子です。この方式の露光装置は投影レンズを用いず、台形ミラーと凹面ミラー、凸面ミラーを組み合わせた全反射光学系でマスクの像を等倍のままウエハへ転写します。円弧状に切り出した照明領域をマスクとウエハが同期走査することで基板全面を露光する構成で、反射光学系のため色収差が発生せず、超高圧水銀ランプのg線・h線・i線を含む広い波長帯をそのまま露光に利用できます。本品は装置内でG2と呼ばれる位置のミラーにあたり、登録上はMPA600SUPER向けとされています。全反射光学系では各ミラーの面精度と反射率がそのまま解像度・露光量の均一性に反映されるため、劣化した素子の入れ替え用途で需要が生じる部位です。
【AIによる参考仕様】
・部品番号：BF6-0591-050
・種別：反射光学素子(ミラー)
・投影倍率(装置側)：1:1
・露光波長(装置側・二次情報)：365(i線), 405(h線), 436(g線) nm
・光源(装置側・二次情報)：2kW 超高圧水銀ランプ
・対応ウエハ径(装置側・二次情報)：4, 5, 6 インチ
・光学系構成(装置側)：台形ミラー・凹面ミラー・凸面ミラーの3種類
※機器名には「MPA600SUPER」、仕様欄には「MPA600FAb用」と異なる機種が併記されており、どちらの機種向けか(あるいは共用部品か)は現品での確認が必要。
※G2という呼称はキヤノンの装置内部の光学素子呼称であり、どの素子に対応するかは公開資料では確認できていない。
※同じ「G2ミラー」でも部品番号BN9-8079-000(MPA-600FA用として登録)とは別番であり、互換性は無いものとして扱うこと。
※反射面のコーティング仕様は登録情報に記載が無く未確認。
※寸法・曲率・面精度・反射率などミラー単体の数値仕様は公開資料が無く未取得。
