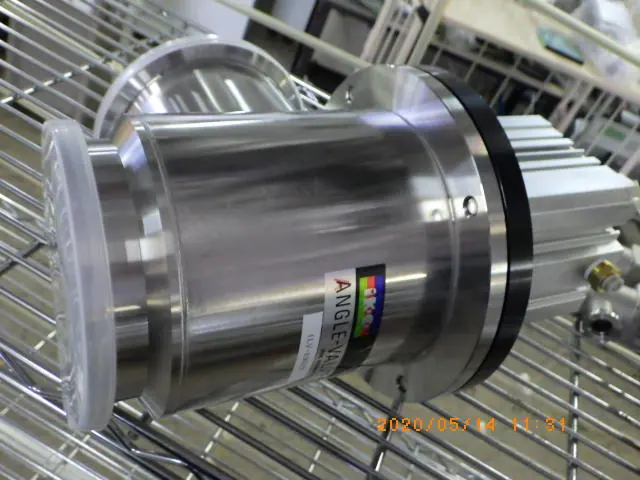

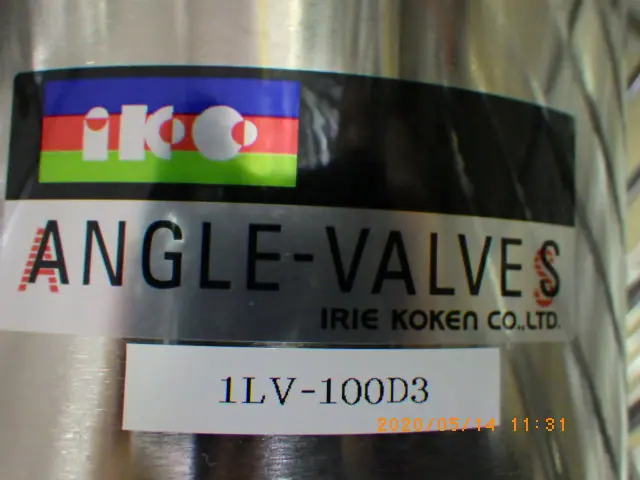

中古 入江工研 IKC アングルバルブ（空圧弁） 1LV-100D3

真空配管の途中に入れて、流路を直角に曲げながら開け閉めする高真空用のアングルバルブ。弁体を動かす軸の周りをベローズで覆って真空側と大気側を仕切るベローズシール構造で、摺動部から大気が漏れ込みにくい。真空チャンバーと排気ポンプの間や、粗引きライン、リークラインの切り替えなどに使われる。
駆動は空圧のシリンダで、圧縮空気を切り替えて開閉する。装置の制御から離れた場所で操作でき、シーケンスに組み込んで自動で開け閉めする使い方に向く。フランジはNW形で、呼び径は型式の数字からNW100と推定される。
呼び径は型式からの推定のため、実際の寸法は現品で測って確かめる必要がある。到達圧力・コンダクタンス・シール材・質量は型式別の資料が見つからず、確かめられていない。
