中古 アルバック Ulvac ピラニーゲージ（G-TRAN） SP-1
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに3台あります → 中古 アルバック Ulvac SP-1 の在庫4台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- アルバック Ulvac
- 型式
- SP-1
- 機種
- 真空コンポーネント
- 管理番号
- D030820
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
SP-1 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| タイプ | センサユニット(測定子と回路部の一体型) |
|---|---|
| 適応測定子 | WP-01、WP-02、WP-03、WP-16 |
| 測定圧力範囲 | 4.0×10⁻¹〜3.0×10³ Pa |
| 測定精度 | ±15%(51〜760Pa)、±30%(10〜1000Pa)、±50%(0.4〜3000Pa) |
| 使用温度範囲 | 10〜40 ℃ |
| サンプリング時間 | 50ms(5回の移動平均処理) |
| 測定値出力 | 非線形出力 DC0-5V(Max.10V) |
| 出力更新時間 | 50 ms |
| 出力分解能 | 10 mV |
| セットポイント | 2点(調整用出力は非線形 DC0-5V、Max.10V) |
| 制御出力信号 | オープンコレクタ・負論理、Error信号 |

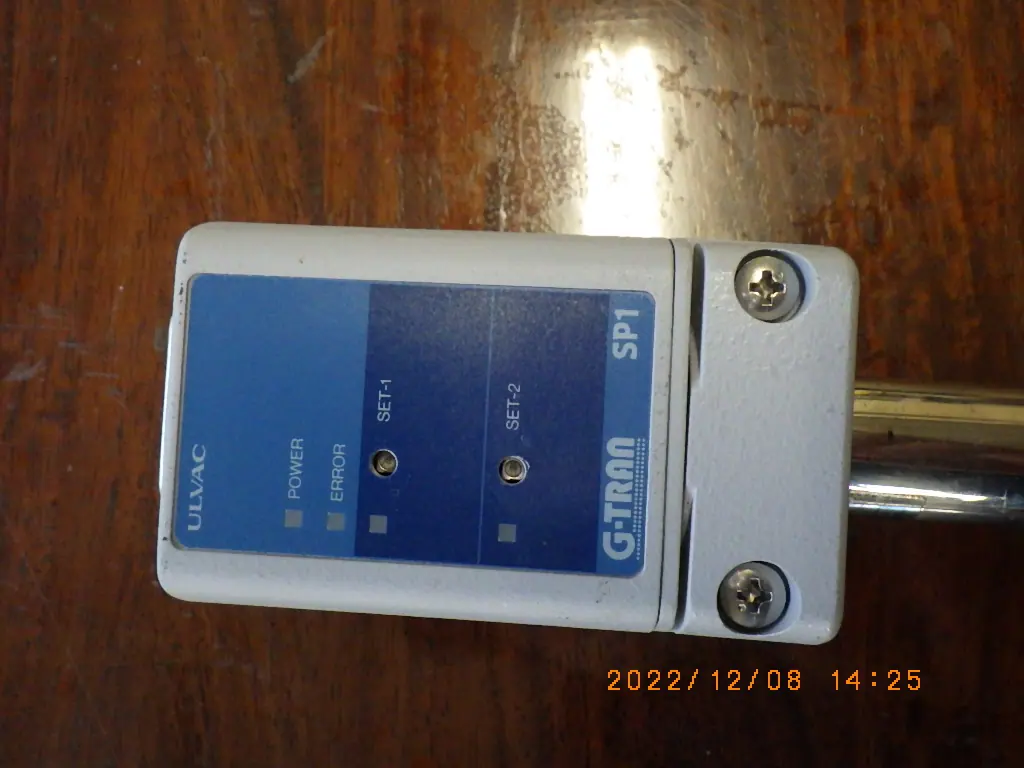

| LED表示 | パワー、エラー、セットポイント1/2 |
| 電源電圧 | DC24V±2V、90mA(Max.) |

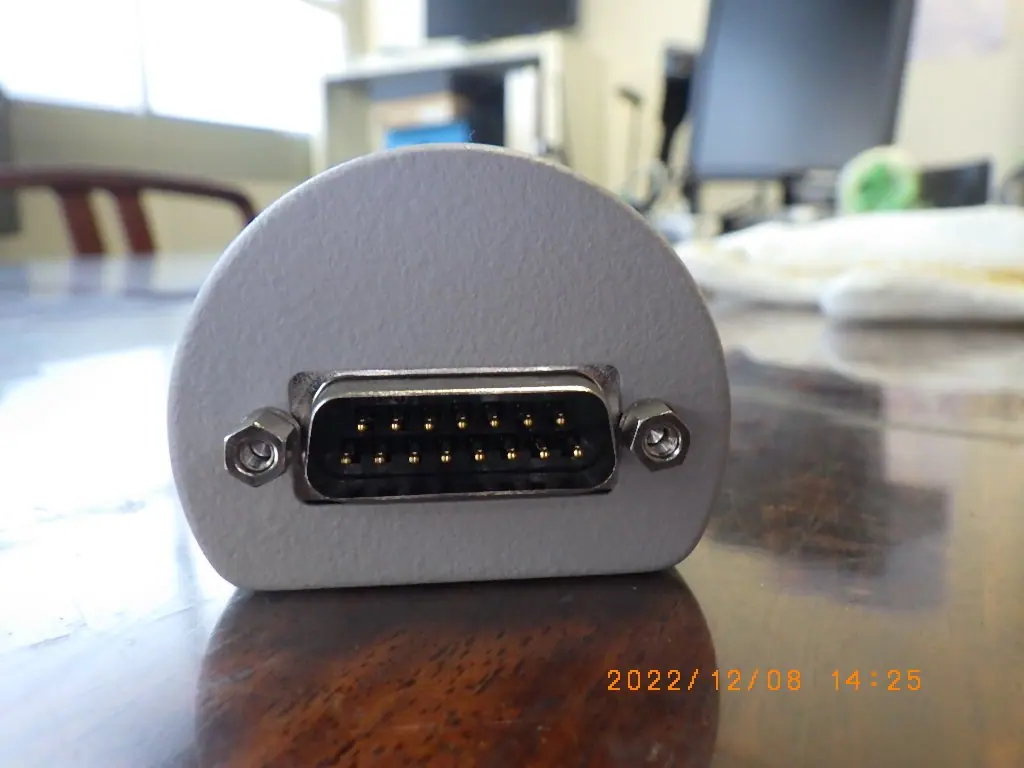

| 入出力コネクタ | D-sub 15P(M2.6ねじ) |
| 本体質量 | 190(測定子含まず) g |
※IOとアナログGND、電源GNDはアイソレートされていない(カタログの注記)。
※表示器は付かない。圧力を数字で見るには受け側の装置か別の表示器が要る。
※測定子(WPシリーズ)は別売の消耗品。現品に測定子が付くかは要確認。測定子側の真空接続は PT-3/8 と NW-16 がカタログの外形図にある。
出典: メーカー資料
アルバック Ulvac SP-1 の装置概要 AIによる記述です
加熱した細線から気体へ逃げる熱が圧力で変わることを利用して真空度を測る、ピラニ真空計のセンサユニットです。測定子と回路部を一体にした形で、装置へはアナログの電圧と接点の信号を出します。表示器は付かないため、圧力を数字で見るには受け側の装置か別の表示器を使います。
適応する測定子はWP-01、WP-02、WP-03、WP-16で、測定圧力範囲は4.0×10⁻¹〜3.0×10³ Paです。測定精度は51〜760Paで±15%、10〜1000Paで±30%、0.4〜3000Paで±50%です。測定値は非線形のDC0-5V(Max.10V)で出力され、出力更新時間は50 ms、出力分解能は10 mVです。セットポイントを2点持ち、オープンコレクタ・負論理の制御出力とError信号を出します。
電源はDC24V±2V(90mA)、入出力コネクタはD-sub 15P、本体質量は190 gです。測定子は別売の消耗品です。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
