中古アルバック Ulvac ピラニーゲージ G-TRAN　SP-1

Name: アルバック Ulvac ピラニーゲージ G-TRAN SP-1
Brand: アルバック Ulvac
SKU: Z25041702
Price: 20000 JPY
Availability: InStock

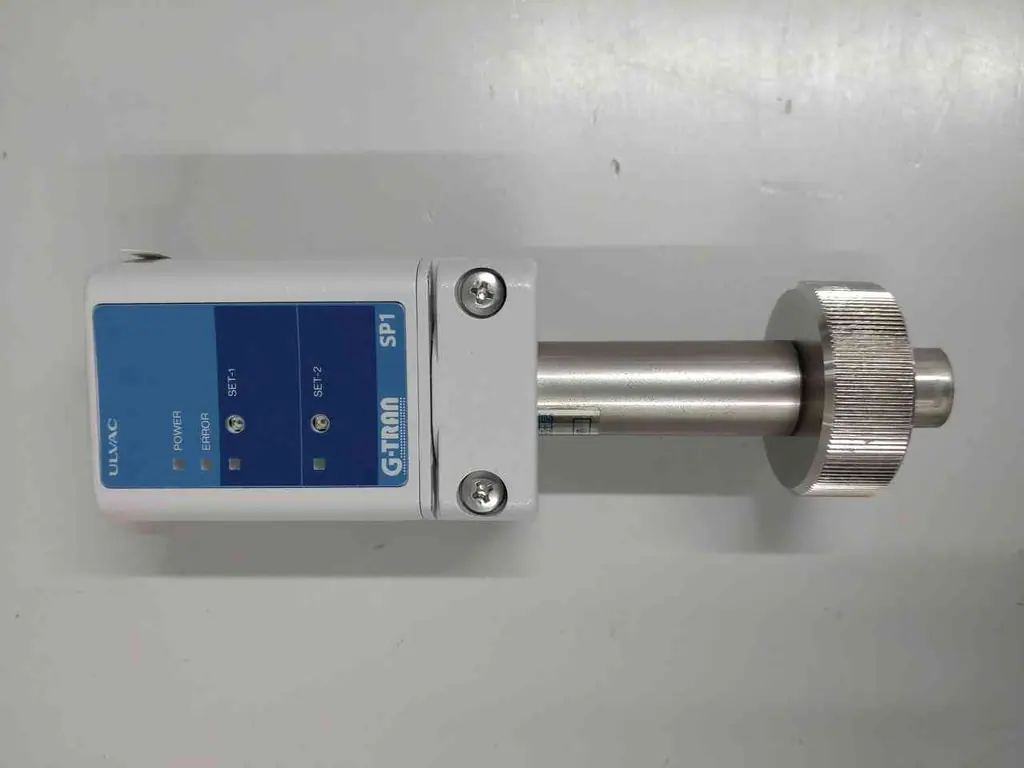

アルバック Ulvac G-TRAN　SP-1 外観写真(1/2) — 外観写真1 / 2

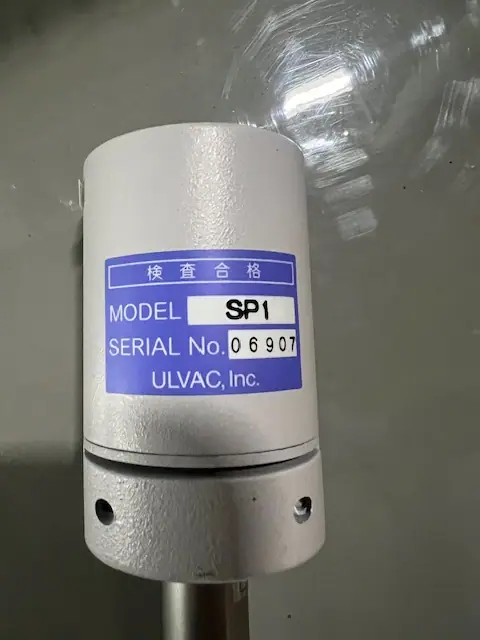

アルバック Ulvac G-TRAN　SP-1 銘板写真(2/2) — 銘板写真2 / 2

本体価格(税別、送料別)20,000円

この商品を問い合わせる

見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。

同じ型式の在庫がほかに2台あります → 中古アルバック Ulvac G-TRAN　SP-1 の在庫3台を比べる

実機を見に来ていただけます(事前にご連絡ください)
大学・公的機関は後払い(請求書払い)できます
支払い・納期・返品について(よくある質問)

メーカー: アルバック Ulvac
型式: G-TRAN　SP-1
機種: ピラニーゲージ
管理番号: Z25041702
引渡・支払: 現状有姿/出荷前銀行振込(公的機関は後払い可)

G-TRAN　SP-1 の参考仕様

型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。

形式	SP1（G-TRANシリーズピラニゲージセンサユニット）
測定圧力範囲	4.0×10⁻¹〜3.0×10³ Pa
測定精度	±15%（51〜760Pa）／±30%（10〜1000Pa）／±50%（0.4〜3000Pa）
適応測定子	WP-01／WP-02／WP-03／WP-16
フィラメント材料	白金（Pt）
測定値出力	非線形出力 DC0〜5V（Max.10V）
出力更新時間	50 ms
出力分解能	10 mV
サンプリング時間	50ms・5回の移動平均処理
制御出力信号	オープンコレクタ、負論理（セットポイント1／2、Error）
LED表示	パワー、エラー、セットポイント1／2
電源電圧	DC24±2（90mA Max.） V
入出力コネクタ	D-sub-15P（M2.6ねじ）
使用温度範囲	10〜40 ℃
本体質量	190 g

出典: メーカー資料

アルバック Ulvac G-TRAN　SP-1 の装置概要　AIによる記述です

定温度型ピラニ真空計のトランスデューサとして設計された本装置は、各種真空ポンプの粗引きラインや、中真空領域のプロセスにおける圧力測定に広く活用されているモデルです。本体は非常にコンパクトな設計となっており、限られた省スペースの環境下でも容易に組み込みが可能です。

適合する測定子として標準的なWPシリーズ（WP-01、WP-02、WP-03、WP-16など）に対応しており、0.4 Paから3000 Pa（窒素ガス基準）の測定圧力範囲をカバーします。専用の大型表示器やコントローラーを必要とせず、DC24Vの単一電源を供給することで直接駆動できるため、装置全体の配線やシステム構成を大幅に簡略化できる点が大きな特徴です。

出力インターフェースにはDC 0～10Vのアナログ信号（非線形出力）を採用しており、取得した圧力データをPLC（プログラマブルロジックコントローラ）や各種制御機器、A/Dコンバータへ直接取り込む用途に最適です。半導体・FPD製造装置をはじめ、真空排気システム、各種分析機器の真空プロセスにおいて、信頼性の高い圧力監視システムを低コストで構築する際に適しています。

※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
