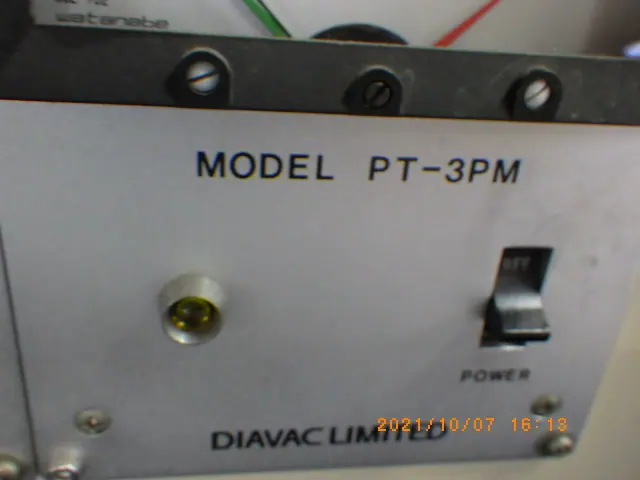

中古 大亜真空 DIAVAC ピラニーゲージ PT-3PM
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 大亜真空 DIAVAC
- 型式
- PT-3PM
- 機種
- ピラニーゲージ
- 仕様
- 本体のみ
- 管理番号
- Z2008040217
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
PT-3PM の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 測定原理 | 定電圧型ピラニ真空計 |
|---|---|
| 測定範囲 | 1.3×10⁻¹〜1.33×10² Pa |
| アナログ出力 | 0〜10mV±0.5mV（記録計用、圧力に比例） |
| 圧力接点出力 | リレー接点SPDT、設定2点（メーターリレー調整） |
| 接点出力定格 | AC125V 1A（抵抗負荷） |
| 電源 | AC100V±10%、50/60Hz |
| 消費電力 | 2 VA |
| 外形寸法(W×H×D) | 104.5×146×222 mm |
| パネルカット | 102×140（4-M3） mm |
| 適合測定子 | P-3（φ15×106mm） |
| 測定子フィラメント | タングステン（金メッキ）0.045φ、35±1Ω at 20℃ |
| ヒューズ | AC125V 1A ミゼットヒューズ |
※仕様は同シリーズの標準的なデータに基づく参考値です。実際の動作環境やオプション構成により一部異なる場合があります。
出典: メーカー資料
大亜真空 DIAVAC PT-3PM の装置概要 AIによる記述です
本装置は、真空排気系や真空装置における低・中真空領域の圧力測定に用いられる定温度ブリッジ式のピラニー真空計です。フィラメントの温度を一定に保つ制御回路を採用することで、気体の熱伝導率の変化から圧力を高感度かつ高い応答速度で測定できる特性を持っています。具体的な測定圧力範囲は0.4 Paから3,000 Paとなっており、真空チャンバーの粗引き工程における連続的な圧力モニタリングや、各種真空ポンプの到達圧力の確認といった用途に適しています。

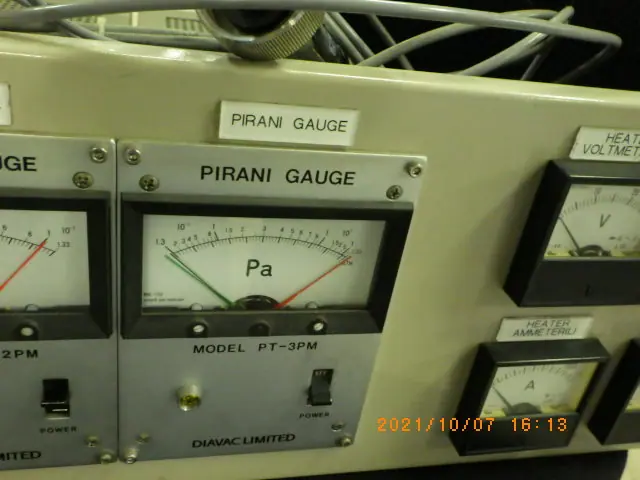

フロントパネルには対数スケールを採用したアナログメーターを搭載しており、広範囲にわたる真空度の推移を直感的かつ連続的に把握しやすい設計となっています。急激な圧力変化を監視する際にも、メーターの針の動きで状態を素早く確認することが可能です。また、レコーダー用のアナログ電圧出力や、設定値に対するリレー接点出力を備えており、真空システムの自動制御、インターロック構築、外部データ記録機器との連動を容易に行うことができます。
筐体は制御盤や装置の操作パネルへ直接組み込むことができるパネルマウント形状を採用しており、省スペースでの設置が可能です。なお、本品は制御器本体のみとなっており、実際に圧力測定を行うためには、適合する専用のピラニー測定球（センサープローブ）および、本体とセンサーを接続するための専用測定ケーブルが別途必要となります。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
