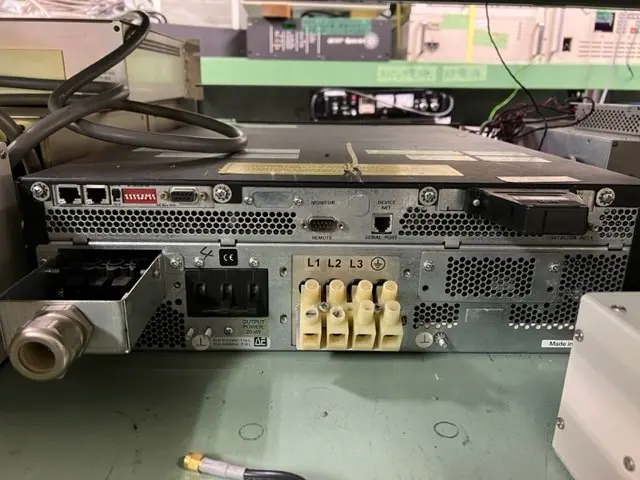

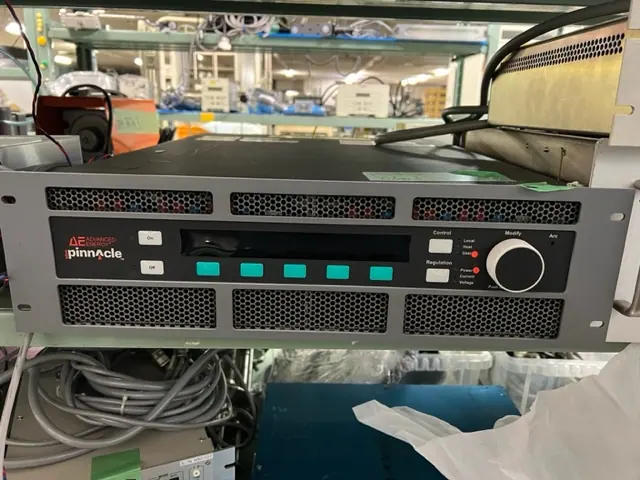

中古 アドバンスドエナジー AE DC電源 ピナクル PINNACLE20K PFP
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- アドバンスドエナジー AE
- 型式
- ピナクル PINNACLE20K PFP
- 機種
- DC電源
- 仕様
- S/N：C454911 F/R U
208V仕様 - 管理番号
- F120703
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
ピナクル PINNACLE20K PFP の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 出力電力 | 20 kW |
|---|---|
| 出力電圧 | 0〜800 V |
| 出力電流 | 0〜50 A |
| 標準出力範囲(フルパワー) | 400〜800 V |
| 入力電圧 | 200/208、400、480 VAC(いずれも±10%)、三相3線/4線、50〜60Hz |
| 効率 | >87 % |
| 力率 | >0.90(2kW超の負荷) |
| 運転モード | 電力・電流・電圧の定値制御を選択 |
| 出力極性 | フローティング(正・負いずれも可) |
| 出力再現性 | 0.1%(定格の10〜100%) |
| 出力リップル | 入力周波数成分 <2%RMS |
| アーク処理 | ハードアーク検出0.5〜3µs、蓄積エネルギー<1mJ/kW、トリップ電圧・遅延・遮断時間を設定可 |
| 外形寸法(H×W×D) | 128×483×574(3U、20kW単体) mm |
| 質量 | 21.3〜32.2(シリーズ範囲) kg |
| インターフェース | 37ピンアナログI/O、RS-232/422/485(AE Bus)、Profibus・DeviceNet(オプション) |
※出力電圧・出力電流は社内保管の Pinnacle 20kW 取扱説明書(標準出力範囲 400〜800V の機体)の動作範囲図による上限値で、同時には出せない(20kW の電力限界がある)
※出力インピーダンス仕様が異なる機体では電圧・電流の上限が違う。現品の仕様は銘板で要確認
※イグニッション(ストライク)電圧は最大60mAで1500Vにクランプされる(取扱説明書)。最大出力電圧とは別の値
※掲載型式の「PFP」「F/R U」が何を表すかは未確認(構成コードの可能性)
※入力電圧は200/208V・400V・480Vのいずれかで出荷されるため、現品の入力電圧は銘板で要確認
出典: advancedenergy.com、メーカー資料
アドバンスドエナジー AE ピナクル PINNACLE20K PFP の装置概要 AIによる記述です
スパッタリングなどの薄膜形成プロセスで、プラズマを発生・維持するための直流電源です。出力電力は20 kWで、出力電圧0〜800 V、出力電流0〜50 Aの範囲で動作し、電力・電流・電圧のいずれかを定値制御する運転モードを選べます。出力はフローティングで、正・負どちらの極性でも使えます。
スパッタ放電で起きるアークへの対策として、ハードアークを0.5〜3µsで検出し、アーク時の蓄積エネルギーを<1mJ/kWに抑える仕組みを持ち、トリップ電圧・遅延・遮断時間を設定できます。出力再現性は0.1%(定格の10〜100%)、効率は>87 %、力率は>0.90です。
外部とは37ピンのアナログI/OとRS-232/422/485(AE Bus)でつながり、オプションでProfibus・DeviceNetにも対応します。入力電圧は200/208、400、480 VACのいずれかで出荷される仕様で、掲載情報では208V仕様とされています。出力電圧と出力電流の上限は同時には出せず、20 kWの電力の範囲内で動作します。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
