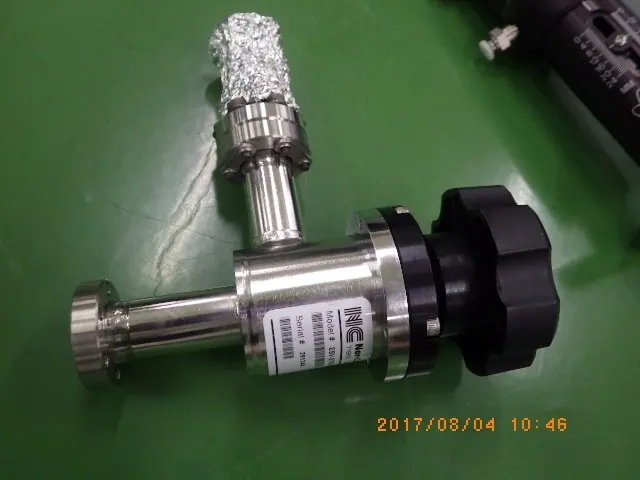

中古 Nor-Cal アングルバルブ ESV-0752-CF
本体価格(税別、送料別)15,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに1台あります → 中古 Nor-Cal ESV-0752-CF の在庫2台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- Nor-Cal
- 型式

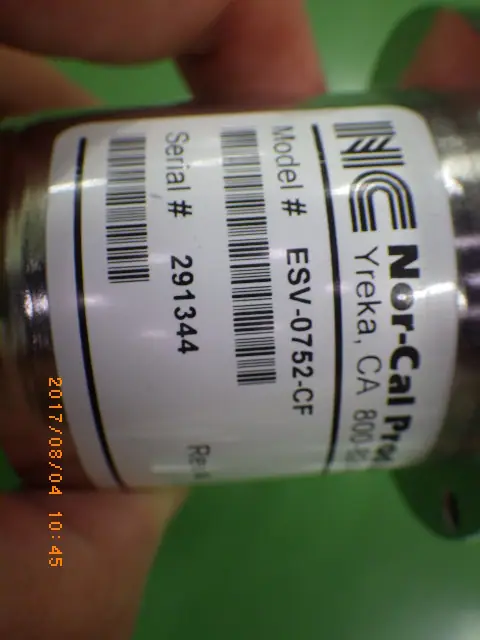

- ESV-0752-CF
- 機種
- アングルバルブ
- 仕様
- 手動アングルバブ
- 管理番号
- Z17080509
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
ESV-0752-CF の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 種別 | 手動アングル型ポペットバルブ(ベローズ式) |
|---|---|
| 呼び口径 | 3/4インチ(19mm) |
| フランジ | 回転可能 1.33インチCF(ICF34相当) |
| 到達圧力(FKMボンネットシール) | 1×10⁻⁹ mbar |
| 到達圧力(銅ボンネットシール) | 1×10⁻¹⁰ mbar |
| ボディ材質 | 電解研磨 304ステンレス |
| ベローズ材質 | 溶接 AM-350ステンレス |
| ポペットシール材質 | FKM |
| 最大差圧 | 20psi(1.4bar) |
| 最高温度 | 連続150℃未満、断続204℃未満(FKMシール時) |
| 寸法A(フランジ〜軸心) | 63.5 mm |
| 寸法B | 129 mm |
| 寸法C(全高) | 148 mm |
| 寸法D(ハンドル径) | 57 mm |
| MTBF | 300万サイクル |
出典: idealvac.com
Nor-Cal ESV-0752-CF の装置概要 AIによる記述です
本装置は、高真空・超高真空ラインの遮断や隔離（アイソレーション）に用いられる、手動ハンドホイール駆動式のベローズシール型アングルバルブです。流路の密閉性を保つベローズ部には耐久性に優れたAM-350ステンレス鋼を採用し、ポペット（弁体）およびボンネットのシール部には耐熱性と低ガス放出性に優れたフッ素ゴム（Viton）を使用しています。
接続部には、金属ガスケットに対応する1.33インチCF（コンフラット）フランジが採用されており、高真空領域における信頼性の高い超高真空接続を可能にします。コンパクトな筐体でありながら、手動操作によるスムーズなバルブ開閉と確実なシール性を実現しており、半導体製造装置、研究開発用の真空排気系、分析機器などの各種真空ラインに最適です。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
