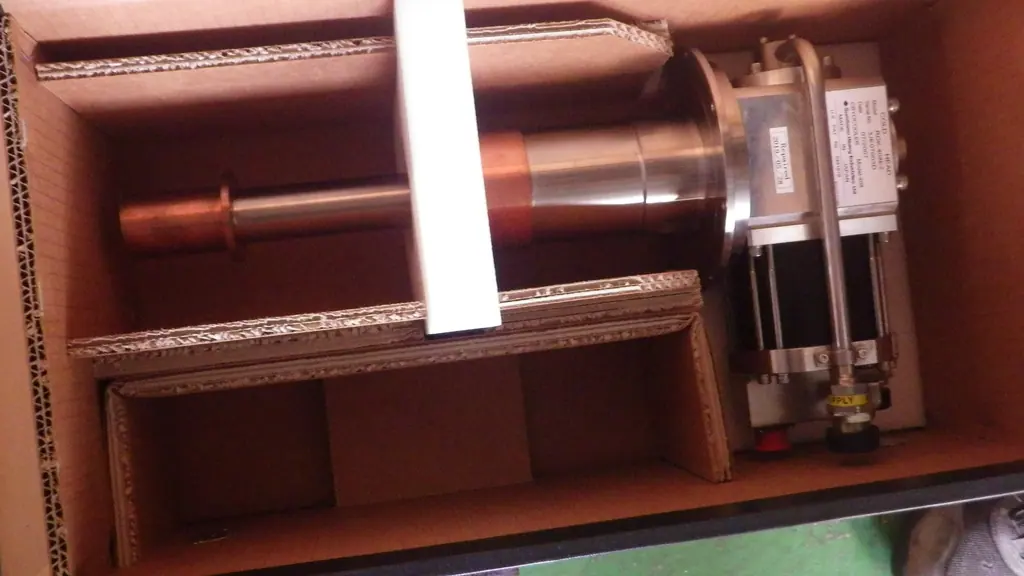

中古 住友重機械工業 Sumitomo Heavy Industries コールドヘッド RDK-408E2
この商品は売却済みです(2024年5月)。同じ型式・同じ機種の在庫をご覧ください。
- メーカー
- 住友重機械工業 Sumitomo Heavy Industries

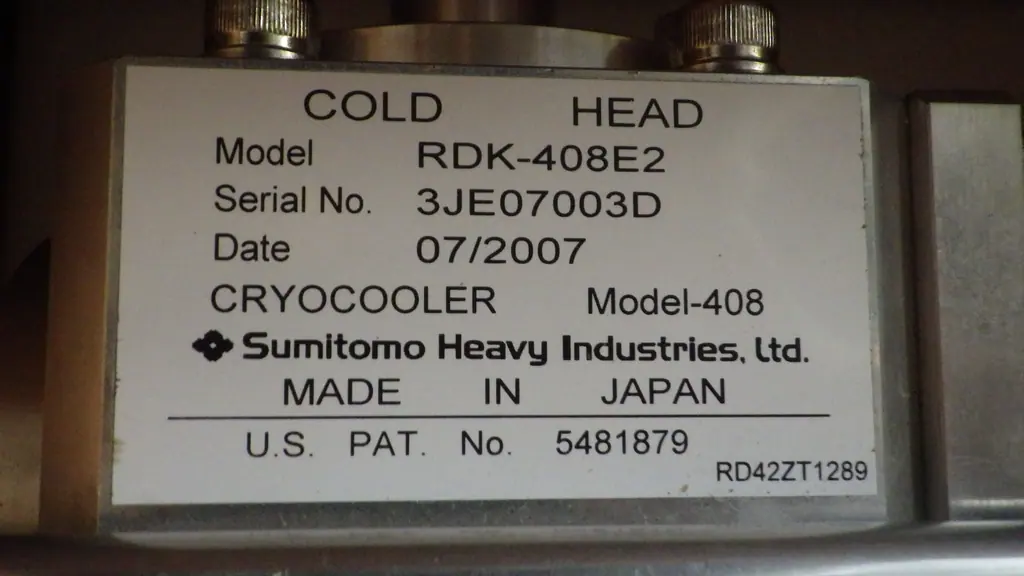

- 型式
- RDK-408E2
- 機種
- コールドヘッド
- 年式
- 2007年
- 管理番号
- Z24012201
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
同じ型式 RDK-408E2 の在庫
ほかのコールドヘッドの在庫
コールドヘッドの在庫をすべて見る(15点) ›




コールドヘッドの買取も行っています
不要になったコールドヘッドがありましたら、無料で査定します。廃棄・処分する前に一度ご相談ください。
コールドヘッドとは
機種一般の解説です(AIによる記述)。この個体の仕様ではありません。
コールドヘッドは、GM(ギフォード・マクマホン)冷凍機のうち、実際に寒冷を発生させる膨張機の部分を指します。ヘリウム圧縮機(コンプレッサ)から高圧のヘリウムガスを受け取り、内部で膨張させて低温をつくり、低圧になったガスを圧縮機へ戻す閉サイクルで動作します。高圧と低圧の切り替えをコールドヘッド側のバルブが受け持つため、振動や騒音の源となる圧縮機を装置から離して置き、ホースで結んで使えるのが利点です。クライオポンプの冷却源として組み込まれるほか、超電導磁石の冷却、物性測定用のクライオスタット、低温での材料評価や検出器の冷却などにも使われます。
構造は大きく、駆動部、シリンダ、シリンダ内を往復するディスプレーサ兼蓄冷器の3つに分けられます。駆動部にはモーターと、圧縮機からの高圧ガスの供給と低圧側への回収を交互に切り替えるロータリーバルブが収められています。ディスプレーサが往復してガスを移動させ、高圧で取り込んだガスを低温端で膨張させることで熱を奪います。ディスプレーサの内部には蓄冷材が詰められており、行き来するガスと熱をやり取りすることで、室温側と低温側の間に大きな温度差を保ちます。
一般的な2段式では、1段目が数十Kから80K前後、2段目が10〜20K程度、あるいは4K級まで冷えます。クライオポンプ用は1段目に大きな冷凍能力を持たせて輻射シールドを冷やし、2段目でクライオパネルを20K以下に保つ設計です。4K級のコールドヘッドでは、2段目の蓄冷器に極低温でも比熱の大きい希土類系の蓄冷材を用いるのが一般的で、2段目の冷凍能力は4.2Kで数十mWから1W級と、温度が低いほど小さくなります。実際に到達する温度は、運転中の熱負荷と冷凍能力がつり合う点で決まります。
運用上の要点として、コールドヘッドの性能は組み合わせる圧縮機の能力、ヘリウムの純度と封入圧、フレキシブルホースの長さに左右されます。ヘリウムに水分や油分などの不純物が混ざると低温部で凍結し、ディスプレーサの動きが悪くなったり到達温度が上がったりするため、圧縮機側の吸着器の定期交換も欠かせません。ディスプレーサのシールや軸受、ロータリーバルブは摩耗部品で、定期的な分解整備が必要です。整備間隔は機種や使い方で異なりますが、運転1万時間前後、あるいは1年ごとが一つの目安とされています。異音や振動の増加、冷却にかかる時間の延長、到達温度の上昇は整備時期のサインです。
中古品を検討する際は、累積運転時間と最後の整備からの時間、対応する圧縮機の型と電源周波数、到達温度や冷却時間の実測値、駆動モーター用ケーブルやセルフシール継手の状態を確かめると、導入後のトラブルを避けやすくなります。クライオポンプ用と4K級とでは段の構成や冷凍能力が異なり、そのまま置き換えられない点にも注意が必要です。
