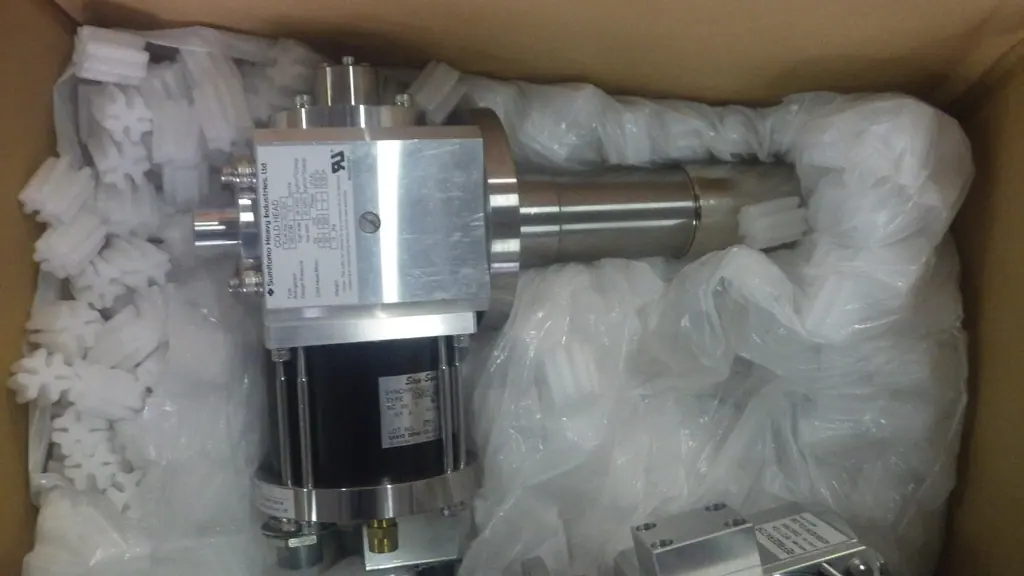

中古 住友重機械工業 Sumitomo Heavy Industries コールドヘッド RDK-

ヘリウム圧縮機から送られる高圧のヘリウムガスを内部で膨張させ、その冷却作用で極低温を作るGM冷凍機のコールドヘッド(冷凍機本体)。クライオポンプや極低温の測定装置、超電導機器の冷却などに使われ、ヘリウム圧縮機とは高圧側と低圧側の配管でつないで運転する。内部のディスプレーサをモーターで往復させ、ガスの給排気を切り替えて冷凍サイクルを回す。

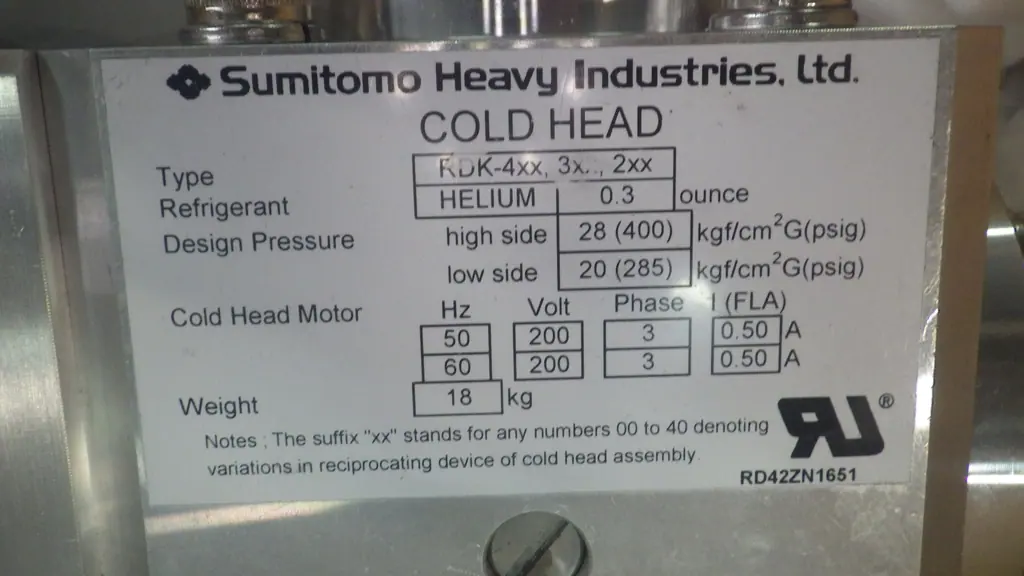

現品の銘板では、冷媒はヘリウム(工場充填0.3オンス)、設計圧力は高圧側28kgf/cm²G(400psig)、低圧側20kgf/cm²G(285psig)。コールドヘッドモーターはAC200V三相0.50A(50/60Hz)、質量は18kg。
銘板はRDK-4xx/3xx/2xxの各型に共通の表記で、型式の下3桁が分からないため、冷凍能力や段数(1段か2段か)は決められない。組み合わせる圧縮機や使える冷凍能力は、型式を確かめてから判断する必要がある。
