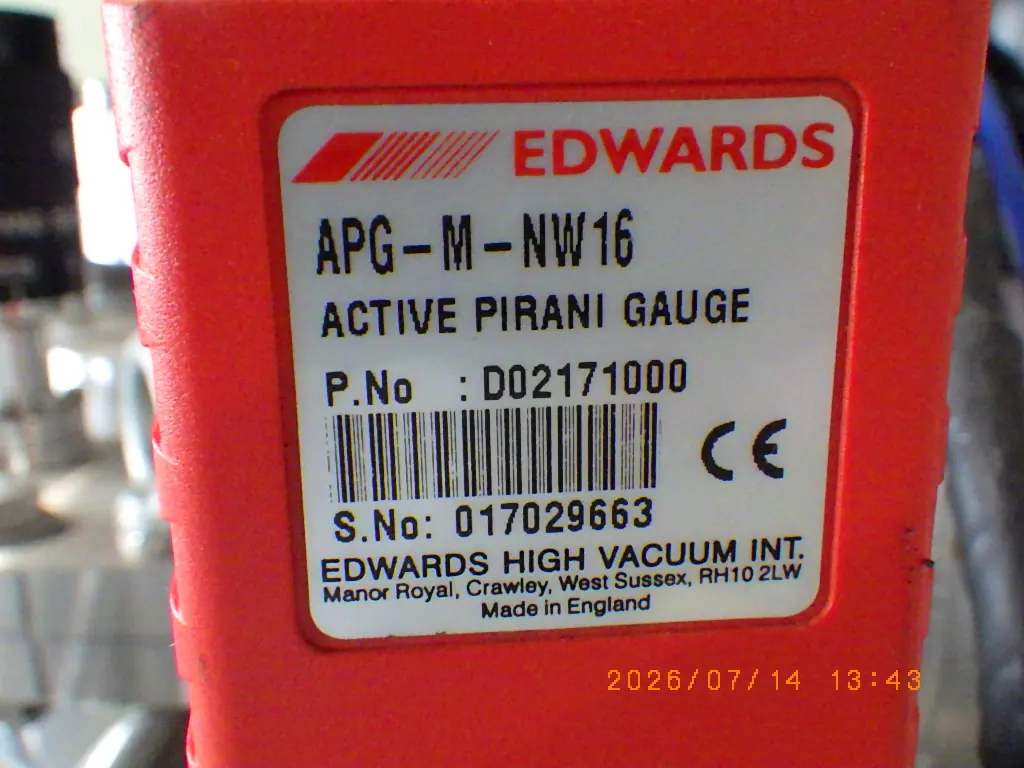

中古 エドワーズ Edwards ピラニー真空計 APG-M-NW16
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに1台あります → 中古 エドワーズ Edwards APG-M-NW16 の在庫2台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- エドワーズ Edwards
- 型式
- APG-M-NW16
- 機種
- 真空計
- 管理番号
- Z26032615
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
APG-M-NW16 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 測定方式 | 熱伝導式(ピラニ) |
|---|---|
| 測定範囲 | 100〜1×10^-3 mbar |
| 測定範囲(Torr換算) | 7〜7.6×10^-4 Torr |
| 測定範囲(Pa換算) | 1×10^4〜0.1 Pa |
| 指示可能な上限 | 1000(760Torr。精度は低下するが指示する) mbar |
| 接続フランジ | NW16(KF16) |
| 電源電圧 | DC +20〜+36 V |
| 消費電力 | 1 W |
| 出力信号 | DC 2〜10 V |
| 出力負荷 | 10k以上 Ω |
| コネクター | FCC68 8線 |
| ゲージボックス寸法 | 98×56×34 mm |
| 全長(フランジ込み) | 120 mm |
| 質量 | 120 g |
| 使用周囲温度 | +10〜+50 ℃ |
エドワーズ Edwards APG-M-NW16 の装置概要 AIによる記述です
本装置は、真空システムの圧力測定に用いられるアクティブ型ピラニー真空計です。センサー部と駆動・信号処理回路がコンパクトな単一ユニットに統合されており、外部の駆動用専用コントローラーを必要とせず、直流電源の供給のみで圧力に応じた電圧信号を出力する設計となっています。
測定範囲は1000 mbar（大気圧）から10^-3 mbar（10^5 Pa ～ 10^-1 Pa）の中真空領域をカバーしており、粗引きポンプの圧力監視や、高真空ポンプの起動シーケンス制御など、幅広い真空プロセスの計測に適しています。同シリーズには低真空用などの別モデルも存在しますが、本モデルは中真空域での測定に特化した仕様です。
出力信号は2～10 Vの非線形直流電圧として出力され、真空装置のPLC（プログラマブルロジックコントローラ）や各種システムへ容易に取り込むことが可能です。接続部には汎用性の高いクイックカップリング規格であるNW16（KF16）フランジが採用されており、既存の真空配管への組み込みやメンテナンス時の交換作業をスムーズに行うことができます。また、接ガス部にはステンレス鋼が採用されており、産業用途から研究開発まで多様な環境下で安定した動作を提供します。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
