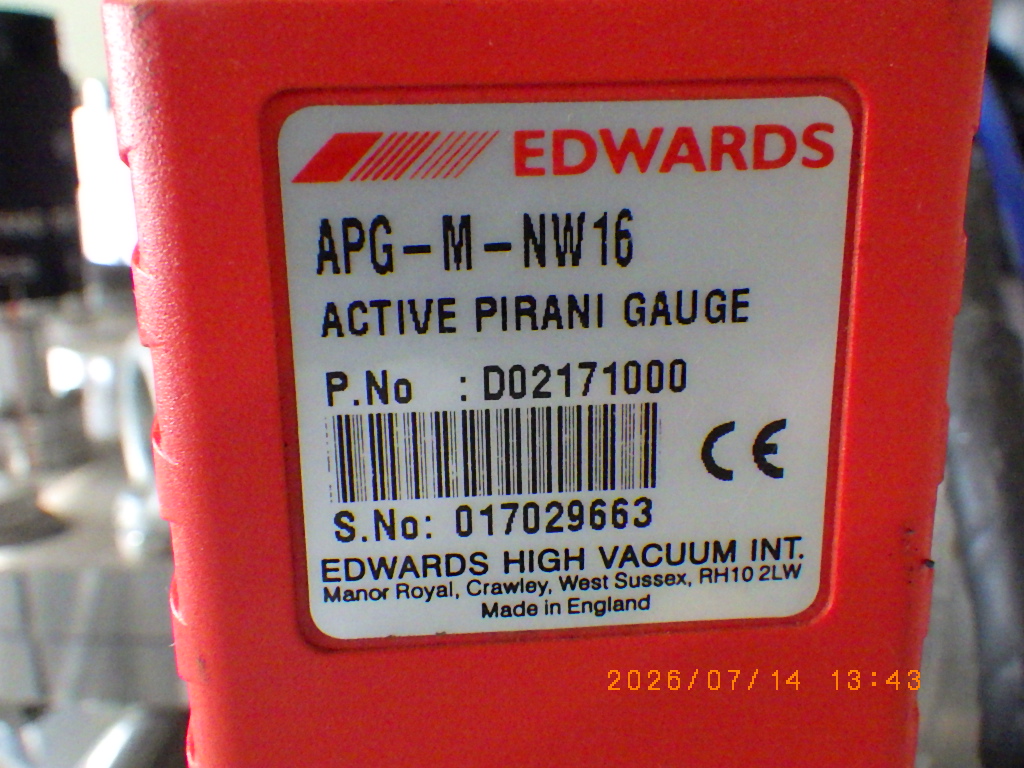

中古機 ピラニー真空計 エドワーズ　Edwards製、型式APG-M-NW16のご紹介

【AIによる装置概要】
本装置は、真空システムの圧力測定に用いられるアクティブ型ピラニー真空計です。センサー部と駆動・信号処理回路がコンパクトな単一ユニットに統合されており、外部の駆動用専用コントローラーを必要とせず、直流電源の供給のみで圧力に応じた電圧信号を出力する設計となっています。

測定範囲は1000 mbar（大気圧）から10^-3 mbar（10^5 Pa ～ 10^-1 Pa）の中真空領域をカバーしており、粗引きポンプの圧力監視や、高真空ポンプの起動シーケンス制御など、幅広い真空プロセスの計測に適しています。同シリーズには低真空用などの別モデルも存在しますが、本モデルは中真空域での測定に特化した仕様です。

出力信号は2～10 Vの非線形直流電圧として出力され、真空装置のPLC（プログラマブルロジックコントローラ）や各種システムへ容易に取り込むことが可能です。接続部には汎用性の高いクイックカップリング規格であるNW16（KF16）フランジが採用されており、既存の真空配管への組み込みやメンテナンス時の交換作業をスムーズに行うことができます。また、接ガス部にはステンレス鋼が採用されており、産業用途から研究開発まで多様な環境下で安定した動作を提供します。

【AIによる参考仕様】
・測定原理：熱伝導式（ピラニー）
・測定圧力範囲：10^5 ～ 10^-1 Pa（1000 ～ 10^-3 mbar）
・接続フランジ：NW16（KF16）
・出力信号：2 ～ 10 V DC（非線形アナログ出力）
・供給電源：15 ～ 30 V DC
・消費電力：最大 1 W
・動作温度範囲：+5 ～ +60 ℃
・ベーキング許容温度：最大 +150 ℃（電子回路部取り外し時）
・接ガス部材質：ステンレス鋼
・フィラメント材質：タングステン
・内部容積：約 2.8 cm3
・重量：約 160 g
