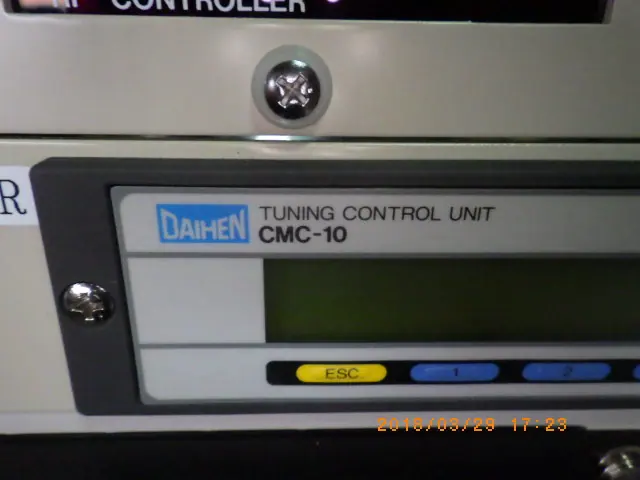

中古 ダイヘン チューニングコントローラー CMC-10

高周波電源とプラズマチャンバーなどの負荷間でインピーダンス整合を行うオートマッチングユニット（自動整合器）を的確に操作するための専用制御装置です。主に半導体製造装置や液晶パネル製造におけるプラズマエッチング、CVD、スパッタリングなどのプラズマプロセス工程に組み込まれて使用されます。

本機は、整合器内部に搭載されたバリコン（可変コンデンサ）を駆動するモーターへ精密な制御信号を出力し、高周波電源側の規定インピーダンス（通常50Ω）と、変動するプラズマ負荷側のインピーダンスを自動的かつ高速に一致させる役割を担います。これにより、反射波を最小限に抑え、高効率な電力供給を維持します。

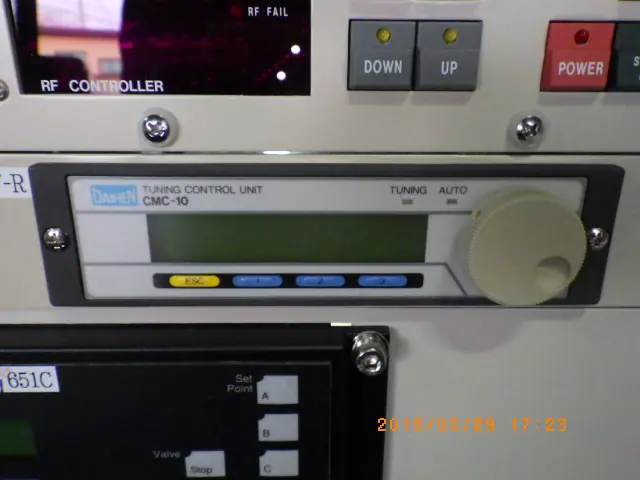

フロントパネルには「TUNE（同調）」および「LOAD（負荷）」の現在位置を0〜100%等の数値で確認できるデジタル表示器を備えており、整合状態のリアルタイム監視が可能です。操作モードは「AUTO（自動）」と「MANUAL（手動）」の切り替えに対応し、手動モード時にはパネル上のスイッチ操作により、任意のコンデンサ位置への微調整を容易に行えます。また、プラズマの着火安定性を向上させるためのプリセット機能（着火時の初期位置設定）や、PLCなどの上位システムと連動するための外部通信インターフェースを搭載しており、多様な自動化ラインや遠隔制御システムへの統合に対応する設計となっています。
