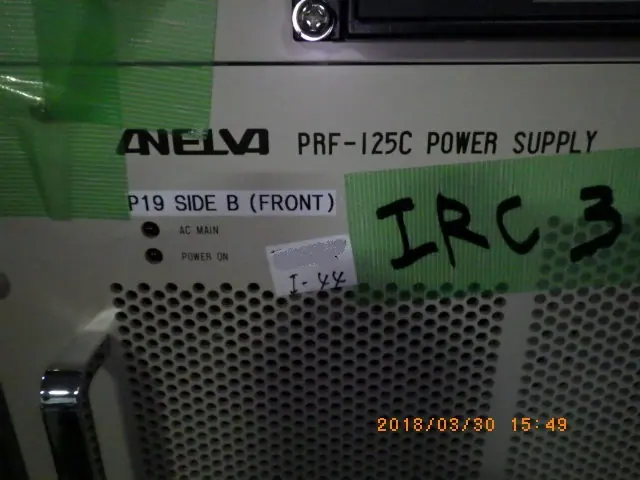

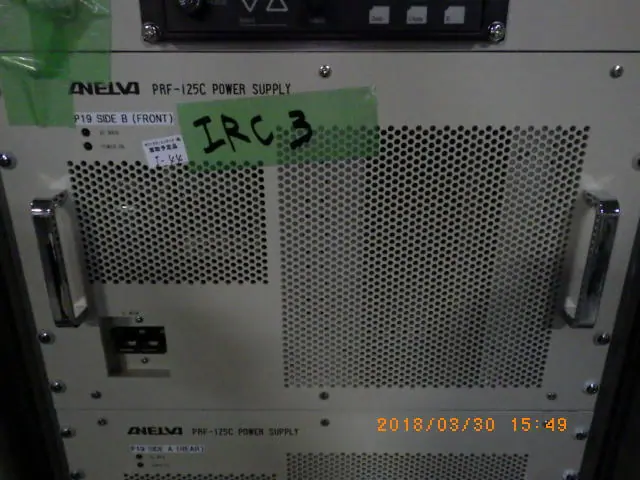

中古 アネルバ ANELVA RF電源 PRF-125C
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに12台あります → 中古 アネルバ ANELVA PRF-125C の在庫13台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- アネルバ ANELVA
- 型式
- PRF-125C
- 機種
- RF電源
- 管理番号
- Z18032056
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
PRF-125C の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 出力周波数 | 13.56(水晶発振、精度±2.0kHz以下) MHz |
|---|---|
| 定格出力電力 | 1.2(制御範囲0〜1.2kW) kW |
| 定格 | 連続 |
| 制御方式 | 入力電力による定電力制御(CONSTANT POWER)/外部検出信号によるELECTRODE SENSING |
| 出力制御精度 | 設定値に対して最大定格の±2%以内(進行波電力精度±5%以内) |
| 出力インピーダンス/コネクタ | 50Ω、HN型同軸コネクタ |
| 出力設定 | TUNE/REMOTE(外部0〜10V)/LOCAL(コントローラのUP・DOWNキー) |
| 外部出力信号 | 入射電力0〜1.2kW、反射電力0〜240WをDC0〜10Vで出力 |
| 反射電力保護 | 反射電力が250W以上にならないよう入射電力を制御 |
| 交流入力 | 三相4線式 200V±10% 50/60Hz、入力容量2.6kVA |
| 冷却 | 強制風冷 |
| 形式 | ラックマウント形。本体(PRF-125C)+RF P.S.コントローラ(PSC-111) |
| 使用環境 | +5〜+40℃、35〜85% |
| 外形寸法(本体) | 480W×480D×300H mm |
| 外形寸法(コントローラPSC-111) | 209W×48D×100H mm |
※数値は社内保管のアネルバ取扱説明書(VT-396-074、1989〜1992年版)による
※質量は取説に記載なし。整合器(マッチングボックス)は含まない
※外部OSC(発振器)入力はオプション
出典: メーカー資料
アネルバ ANELVA PRF-125C の装置概要 AIによる記述です
13.56MHzの高周波電力を作り、整合器を通して真空容器の電極へ送ってプラズマを立てるRF電源。スパッタリングやドライエッチング、プラズマCVDなどの装置に組み込むラックマウント形で、本体とRF P.S.コントローラPSC-111で構成される。
出力周波数は水晶発振の13.56MHz(精度±2.0kHz以下)、定格出力電力は連続1.2kWで、0〜1.2kWの範囲で制御できる。制御は入力電力による定電力制御(CONSTANT POWER)と、外部の検出信号を使うELECTRODE SENSINGを選べ、出力の制御精度は設定値に対して最大定格の±2%以内。出力インピーダンスは50Ω。出力はコントローラのUP・DOWNキーのほか外部の0〜10Vでも設定でき、入射電力(0〜1.2kW)と反射電力(0〜240W)をDC0〜10Vで外へ出す。反射電力が250W以上にならないよう入射電力を絞る保護を持つ。交流入力は三相4線式200V±10% 50/60Hz・2.6kVA、冷却は強制風冷、本体の外形寸法は480W×480D×300Hmm。
整合器(マッチングボックス)は含まない。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
