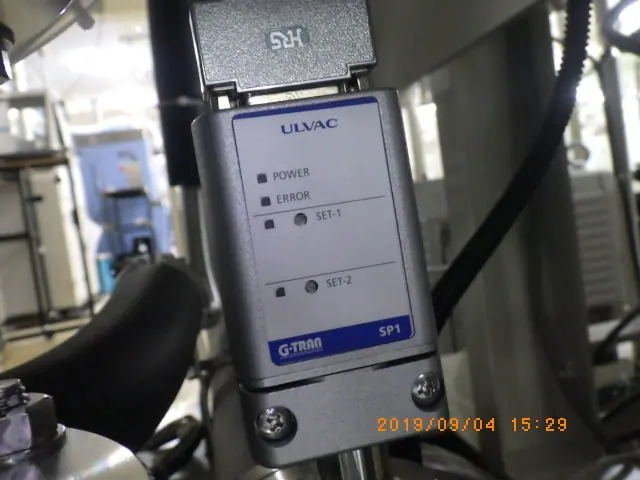

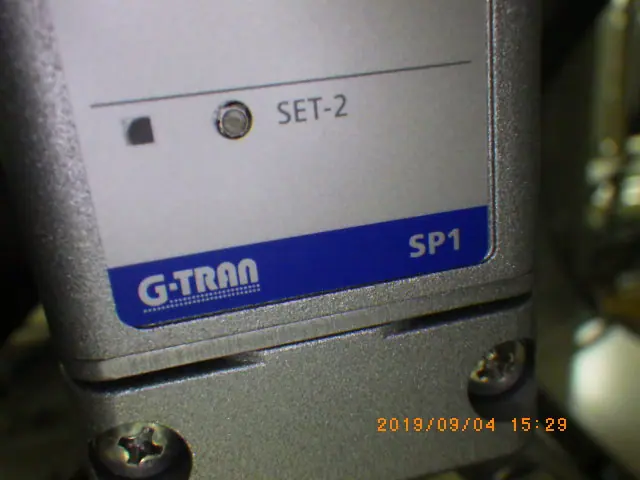

中古 アルバック Ulvac ピラニーゲージ G-TRAN SP-1
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに2台あります → 中古 アルバック Ulvac G-TRAN SP-1 の在庫3台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- アルバック Ulvac
- 型式
- G-TRAN SP-1
- 機種
- ピラニーゲージ
- 管理番号
- Z19091415
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
G-TRAN SP-1 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 形式 | SP1（G-TRANシリーズ ピラニゲージ センサユニット） |
|---|---|
| 測定圧力範囲 | 4.0×10⁻¹〜3.0×10³ Pa |
| 測定精度 | ±15%（51〜760Pa）／±30%（10〜1000Pa）／±50%（0.4〜3000Pa） |
| 適応測定子 | WP-01／WP-02／WP-03／WP-16 |
| フィラメント材料 | 白金（Pt） |
| 測定値出力 | 非線形出力 DC0〜5V（Max.10V） |
| 出力更新時間 | 50 ms |
| 出力分解能 | 10 mV |
| サンプリング時間 | 50ms・5回の移動平均処理 |
| 制御出力信号 | オープンコレクタ、負論理（セットポイント1／2、Error） |
| LED表示 | パワー、エラー、セットポイント1／2 |
| 電源電圧 | DC24±2（90mA Max.） V |
| 入出力コネクタ | D-sub-15P（M2.6ねじ） |
| 使用温度範囲 | 10〜40 ℃ |
| 本体質量 | 190 g |
※同シリーズにおける代表的なピラニ真空計モデルの参考値です。実際の仕様は詳細なサブ型式や世代によって異なる場合があります。
出典: メーカー資料
アルバック Ulvac G-TRAN SP-1 の装置概要 AIによる記述です
本機は、センサー部とアンプ回路を一体化したトランスデューサ型のピラニ真空計です。専用の表示器を必要とせず、直接アナログ信号を出力する構造となっているため、真空装置の制御系への組み込みや、装置内部の省スペース化に適しています。
測定原理には、真空中における気体分子の熱伝導が圧力に依存する特性を利用した定温度型ピラニ方式を採用しています。測定範囲は、大気圧（約1.0×10^5 Pa）から中・低真空領域（5.0×10^-2 Pa付近、広帯域モデルでは5.0×10^-4 Pa）までの連続的な圧力測定が可能です。主に真空排気系の粗引き排気ラインの監視、各種真空装置の圧力インターロック、プロセス制御における真空度モニタリングなどに広く利用されます。
駆動電源にはDC24Vを使用し、測定された圧力値は0〜10VDCのアナログ電圧として出力されます。これにより、PLC（プログラマブルロジックコントローラ）やA/D変換ボードへ直接信号を取り込むことが容易です。また、任意の圧力値で信号を出力するセットポイント機能を搭載するモデルも存在し、真空ポンプの起動制御やバルブ開閉の自動化に寄与します。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
