中古 SMC 真空バルブ（ストレート弁、空圧弁） XYA-40
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- SMC
- 型式
- XYA-40
- 機種
- 真空バルブ
- 管理番号
- Z20051153
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)

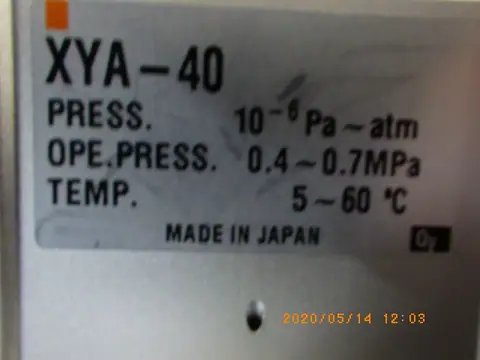

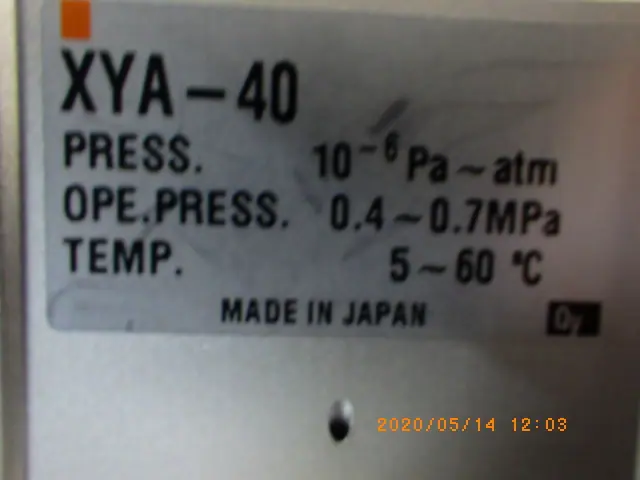

XYA-40 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 種別 | 高真空ストレート型バルブ(空気圧作動、常時閉) |
|---|---|
| フランジサイズ | KF(NW)40 |
| 使用流体 | 不活性ガス系の真空 |
| 使用圧力 | 1×10⁻⁶Pa〜大気圧 |
| 使用温度 | 5〜60(標準タイプ) ℃ |
| コンダクタンス | 45 L/s |
| 内部リーク量 | 1.3×10⁻¹⁰(標準材質FKM、常温時・ガス透過除く) Pa·m³/s |
| 外部リーク量 | 1.3×10⁻¹¹(標準材質FKM、常温時・ガス透過除く) Pa·m³/s |
| ボディ材質 | ステンレス SCS13 |
| ベローズ材質 | SUS316L |
| シール材質(標準) | FKM |
| 操作圧力 | 0.4〜0.7 MPa(G) |
| 空気消費量(0.5MPa時) | 200 cm³ |
| 質量 | 1.42 kg |
※上記の数値および材質は標準モデルにおけるカタログ参考値です。中古製品の特性上、過去の利用環境に伴うシール材（Oリング）の経年状態や、特殊仕様（シール材質の変更、ヒーターオプションの有無など）によって実機の仕様が異なる場合があります。稼働の際は事前の気密テストや必要に応じた消耗品の交換を推奨します。
出典: smcworld.com

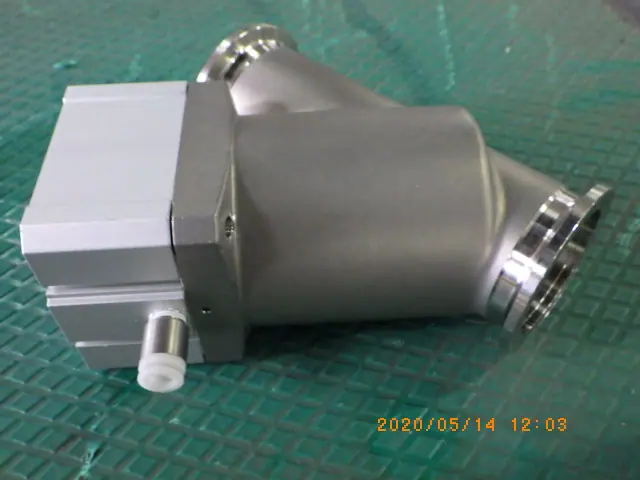

SMC XYA-40 の装置概要 AIによる記述です
本製品は、真空排気ラインやガス導入ラインなどの真空配管系で利用される、ストレート型（インライン型）の空圧駆動式高真空バルブです。流路が直線状に配置されているため、配管設計の際に直線のライン上にバルブを組み込むことが可能であり、限られたスペースや特定の配管レイアウトにおいて高い利便性を発揮します。
ボディの主要材質にはアルミニウム合金を採用しており、一般的なステンレス製の真空バルブと比較して大幅な軽量化とコンパクトな設計が実現されています。これにより、装置への取り付けやメンテナンス時の作業負荷が軽減され、システム全体の軽量化にも寄与します。また、アルミニウムボディは熱伝導率が高いため、プロセス中の温度均一性を保ちやすいという物理的な利点も備えています。
駆動方式は空圧式を採用しており、外部からの圧縮空気の供給によって弁の開閉を遠隔または自動で制御できます。シール機構には真空仕様のOリング（標準はフッ素ゴム）が用いられており、大気圧から高真空領域までの幅広い圧力環境下で安定した気密性を維持します。半導体製造装置、真空成膜装置、各種分析機器、および真空チャンバーの粗引き・メイン排気ラインなど、多様な真空システムにおいて汎用的に組み込める信頼性の高いコンポーネントです。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
