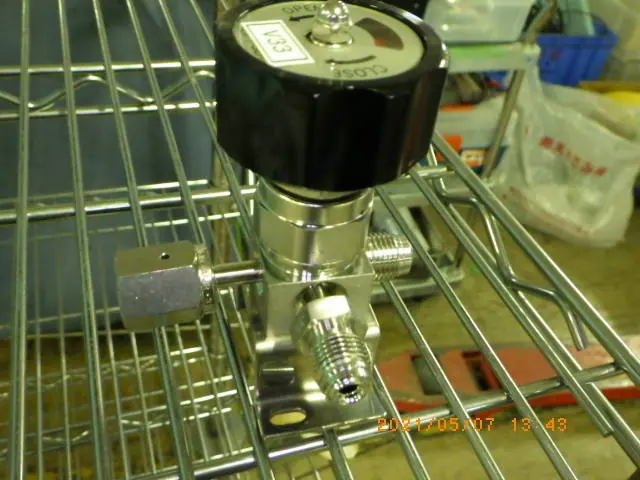

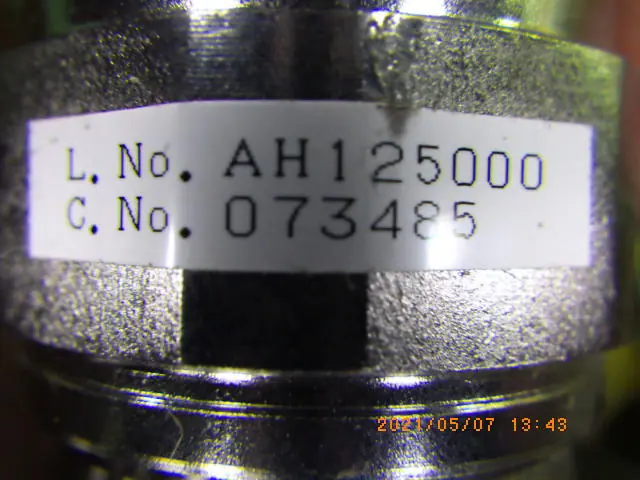

中古 フジキン 真空バルブ AH125000

真空バルブの基本構造と仕組み

真空バルブは、真空容器（チャバー）内と外部の気圧差を遮断し、気体の流れを制御または遮断するための機器です。一般的な配管バルブが内部からの流体漏れを防ぐのに対し、真空バルブは外部からの大気の侵入（リーク）を防ぐ、あるいは真空度の異なる空間同士を独立させる目的で使用されます。

仕組みの根幹となるのは「シール機構」と「駆動・導入機構」です。弁体（ディスク）が弁座（シート）に圧着することで流路を閉じます。この接合部には、合成ゴム製のOリング（フッ素ゴムなど）や、超高真空領域では銅などの金属ガスケットが使用されます。

また、外部から弁体を動かすための軸（ステム）周辺は、大気が最も侵入しやすい弱点となります。そのため、伸縮可能な金属製のチューブである「ベローズ」を用いて軸を覆い、可動性を保ちながら完璧に大気と遮断する構造が広く採用されています。

動作方式には、弁体が直角方向に動くアングルバルブ、板状の弁体がスライドして流路を開閉するゲートバルブ、弁体が回転するバタフライバルブなどがあり、用途や設置スペース、必要な真空度に応じて使い分けられます。

真空バルブの主な特徴

真空バルブには、過酷な真空環境下で精密な動作を維持するため、通常のバルブにはない極めて高い性能が求められます。主な特徴は以下の通りです。

1. 極めて高い気密性（低リーク率）
微小な漏れも許されないため、ヘリウムリークテストなどで非常に厳しい気密検査が行われます。超高真空対応のバルブでは、1秒間にわずか数滴の気体分子すら通さないレベルの密閉性能を備えています。

2. 低放ガス性と高いクリーン度
真空空間では、バルブ自体の材質から放出される微量のガス（表面に吸着した水分や有機物）が真空度の低下やプロセスの汚染を引き起こします。そのため、ステンレス鋼（SUS304やSUS316L）やアルミニウム合金が使用され、内面には電解研磨などの特殊な表面処理が施されています。また、可動部からの粉塵発生を極限まで抑える設計がなされています。

3. 優れた耐熱性と耐薬品性
真空装置では、容器壁面に付着した水分を追い出すために高温で加熱するベーキング作業が行われることがあります。これに耐える耐熱性や、半導体製造で使われる腐食性ガスに対する耐薬品性を備えている点も大きな特徴です。

真空バルブの主な用途

真空バルブは、最先端のハイテク産業から身近な製造プロセスまで、極めて幅広い分野で活躍しています。

• 半導体および液晶・有機ELディスプレイの製造装置
• 最も主要な用途の一つです。薄膜形成（CVDやスパッタリング）、エッチングなどのプロセス装置において、反応ガスの導入や排気、基板を出し入れするロードロック室の開閉などに不可欠なパーツとして大量に使用されています。

• 産業用真空設備
• 金属の酸化を防ぎながら加熱処理を行う真空熱処理炉や、薬品・食品の保存性を高める真空フリーズドライ装置、高純度材料を精錬する真空溶解炉などで、システムの真空保持や排気ラインの制御に使われます。

• 科学技術研究・分析装置
• 電子顕微鏡（SEMやTEM）、質量分析計、大型放射光施設、素粒子実験用の加速器など、超高真空空間を必要とする最先端の研究設備において、高度な実験環境を維持するために組み込まれています。

• エネルギー関連および新材料開発
• リチウムイオン電池の製造工程（電解液注液や乾燥工程）、太陽電池パネルの製造ライン、さらには次世代エネルギーとして研究が進む核融合実験装置など、高精度な環境制御が求められる現場で重要な役割を果たしています。
