中古機 シーケンサー 三菱電機 Mitsubishi製、型式のご紹介

【AIによる装置概要】

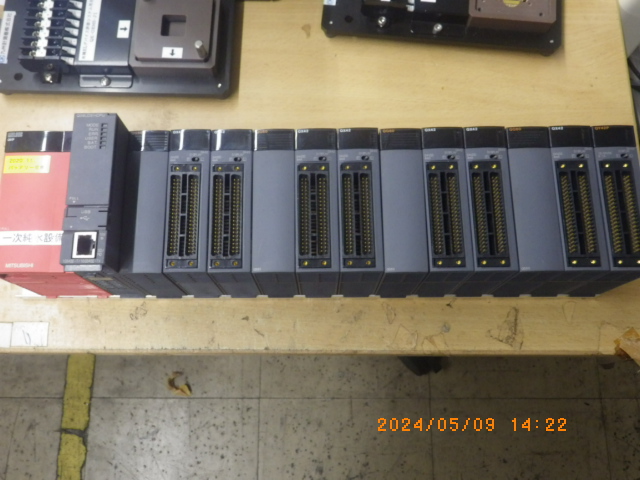

本構成は、高速な演算処理能力を持つハイパフォーマンスモデルのCPUユニットを中心に、電源ユニット、多点数の入出力ユニット、および将来の拡張や防塵を目的としたブランクカバーを組み合わせたプログラマブルコントローラ（PLC）のセットです。

演算制御の中枢となるCPUユニットは、プログラム容量60kステップを有し、LD命令などの基本命令処理速度が34nsと極めて高速なため、複雑な制御プログラムや高速応答が要求される設備に適応します。

入力部には、1ユニットあたり64点の信号を取り込めるDC入力ユニットを7台搭載しており、合計448点の入力デバイス（センサやスイッチ類）を接続可能です。出力部には、同様に64点の制御が可能なトランジスタ出力ユニット（シンクタイプ）を備え、DC12～24Vの負荷を高速かつ大容量で制御できます。多数の入出力点数を一括して管理・制御する大規模なシステム構築の基盤として機能する構成仕様となっています。

【AIによる参考仕様】
■電源ユニット (Q61P)
入力電圧：AC100～240V (50/60Hz)
定格出力電圧：DC5V
定格出力電流：6A

■CPUユニット (Q06HCPU)
プログラム容量：60kステップ (240kバイト)
基本命令処理速度 (LD命令)：34ns
入出力デバイス点数：8192点
最大入出力点数：4096点
プログラムメモリ書込み回数：最大10万回

■トランジスタ出力ユニット (QY42P)
出力点数：64点
定格負荷電圧：DC12～24V
最大負荷電流：0.1A/1点、2A/1コモン
最大突入電流：0.7A (10ms以下)
応答時間 (OFF→ON / ON→OFF)：1ms以下 / 1ms以下
外部接続方式：40ピンコネクタ×2

■DC入力ユニット (QX42) ※7ユニット構成
入力点数：1ユニットあたり64点
定格入力電圧：DC24V (+20/-15%)
定格入力電流：約4mA
ON電圧/ON電流：DC19V以上 / 3mA以上
OFF電圧/OFF電流：DC11V以下 / 1.7mA以下
応答時間：1ms/5ms/10ms/20ms/70ms (CPUパラメータにて切替可能、初期値10ms)
外部接続方式：40ピンコネクタ×2

■ブランクカバー (QG60) ※4個構成
用途：ベースユニット空きスロット用の防塵保護機構
