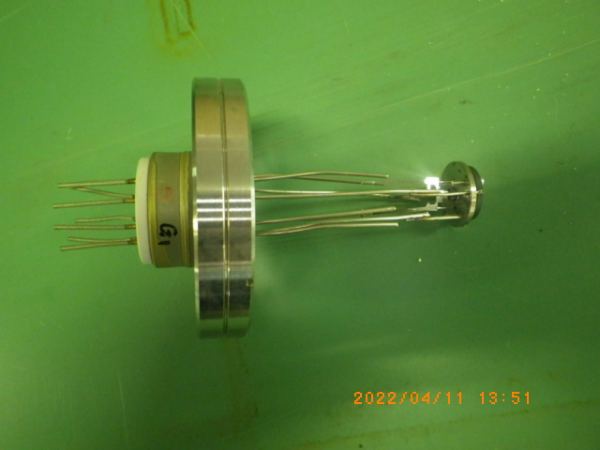

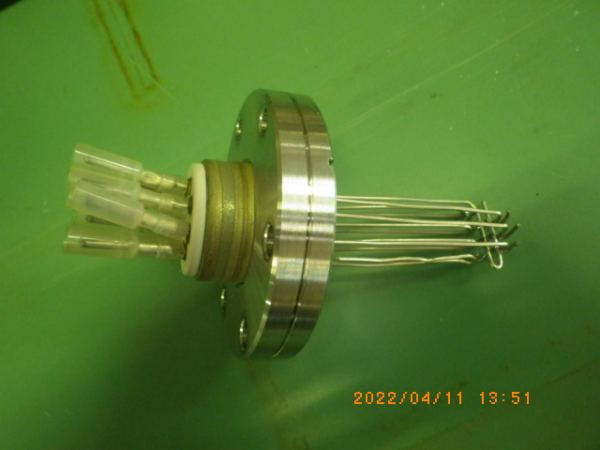

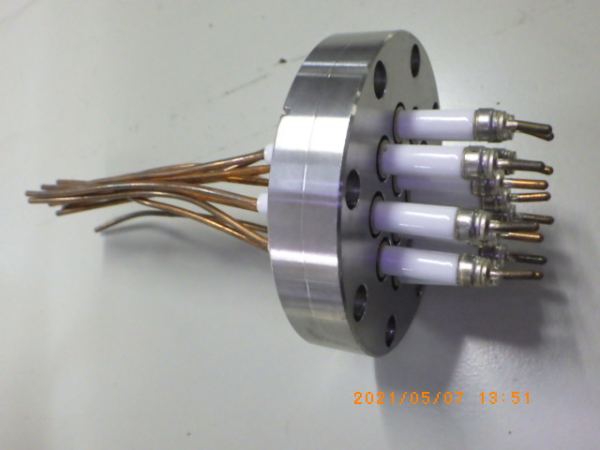

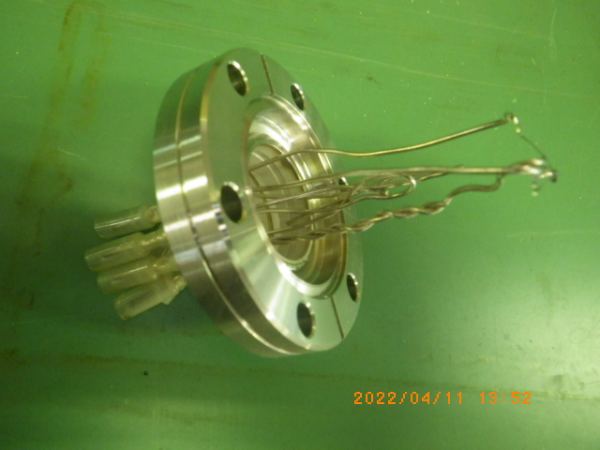

中古真空コンポーネント、電流導入端子の販売、在庫紹介

真空コンポーネントにおける電流導入端子の役割と仕組み

真空コンポーネントにおける電流導入端子（フィードスルー）は、真空容器（チャンバー）の外部から内部へ、気密性を保持したまま電力や電気信号を供給するための重要部品です。真空状態を維持しながら電気を通すという、一見すると矛盾する二つの機能を同時に果たすため、高度な接合技術と緻密な構造設計が用いられています。

基本的な構造は、電気を流す金属製の導体（ピンやリード線）、電流の漏れを防ぐ絶縁体、およびチャンバーに固定するための金属フランジの3つの要素で構成されています。最も技術的な難度が高いのが、金属と絶縁体の異種材料間の接合部です。

絶縁体には主に耐熱性と絶縁性に優れた高純度のアルミナセラミックスが使用され、導体やフランジにはコバール、ステンレス、無酸素銅などが選定されます。これらは熱膨張率が異なるため、通常の接着方法では温度変化によって隙間が生じ、真空漏れの原因となります。そのため、セラミックスの表面に金属被膜を形成するメタライジング処理を施し、銀ロウなどを用いて高温で分子レベルの強固な接合が行われます。これにより、超高真空環境（10のマイナス8乗パスカル以上）でも大気の侵入を完全に防ぐ高い気密性を実現しています。


電流導入端子の主な特徴

電流導入端子の最大の特長は、極めて高い気密性と信頼性の高い電気絶縁性を長期にわたり維持できる点にあります。ヘリウムリーク試験による厳格な漏れ率基準をクリアしており、真空度を低下させる微小なガス放出（アウトガス）を極限まで抑えた材料と設計が採用されています。

また、多様な電気的ニーズに対応する豊富なバリエーションも特徴です。数千ボルトから数万ボルトの電圧に耐える高電圧タイプ、数百アンペアの電流を安全に供給できる大電流タイプ、熱電対やセンサの微小信号をノイズなく伝送する多ピンタイプや同軸構造タイプなど、供給するエネルギーや信号の性質に合わせて最適化されています。

さらに、耐加熱性（ベーキング耐性）と耐環境性にも優れています。真空装置内では、内部の不純物を排出するためにチャンバー全体を数百度に加熱するベーキング作業や、プロセス中の高温・プラズマ曝露が行われます。電流導入端子は、これらの過酷な熱サイクルや化学的な環境に対しても、接合部の劣化や漏れを起こさない高い耐久性を誇ります。


電流導入端子の主な用途

電流導入端子は、高度な真空プロセスを必要とする最先端の産業分野で広く採用されています。

半導体および電子デバイスの製造工程はその代表例です。スパッタリング装置や真空蒸着装置（PVD）、化学気相成長装置（CVD）などの成膜プロセスにおいて、プラズマ発生用電源や基板を加熱するヒーターへ大電流・高電圧を導入する用途で不可欠です。また、エッチング装置での高周波電力の供給や、内部状態を監視するセンサの信号取り出しにも使用されます。

科学分析機器の分野でも重要な役割を果たします。走査型電子顕微鏡（SEM）や透過型電子顕微鏡（TEM）、質量分析装置などでは、電子砲の駆動に必要な高電圧の供給や、微小な検出信号を外へ取り出すための超高真空対応多ピン端子が使われています。

さらに、宇宙空間の環境を再現する熱真空試験チャンバー、粒子加速器や核融合実験装置などの最先端物理学の研究設備、有機ELや液晶パネルの製造ラインなど、気密性と電気伝送の精度が同時に求められるあらゆる真空設備で利用されています。
