## アングルバルブの構造と仕組み

アングルバルブは、流体の入口と出口が直角（主に90度）に交差する形状を持ったバルブです。内部構造は、一般的なグローブバルブ（玉形弁）やボールバルブの仕組みをベースに設計されています。

バルブのハンドルやアクチュエータを操作すると、内部のスピンドル（軸）が上下または回転運動を行い、流路を開閉する弁体（プラグやボール）を動かします。入口から入ってきた流体は、弁座（シート）を通過する際に向きを90度変え、出口へと流れていきます。

特に流体を精密に調整できるタイプでは、弁体と弁座の間隔を微調整することで、流量を細かくコントロールすることが可能です。また、流路の折れ曲がりがバルブ内部で完結しているため、配管途中にエルボ継手を挟んでストレートバルブを配置する場合と比較して、流体の抵抗や圧力損失を効率的に抑えることができる設計になっています。

## アングルバルブの主な特徴

アングルバルブの最も大きな特徴は、配管の方向変換と流体の開閉・制御を1つの部品で同時に行える点にあります。通常、配管の向きを90度変えるにはエルボ継手が必要になりますが、アングルバルブを使用することで継手の数を減らすことができます。これにより、配管接続部分からの漏れリスクを低減させ、組み付け工数の削減にも寄与します。

また、省スペース性に優れている点も大きなメリットです。狭い空間や複雑な配管レイアウトにおいて、ストレート型のバルブを設置するスペースがない場合でも、アングルバルブであればコンパクトに収めることが可能です。

さらに、メンテナンス性の高さも挙げられます。配管の角部分に設置される構造上、バルブ内部へのアクセスが比較的容易であり、配管からバルブ全体を取り外さなくても内部部品の交換や清掃作業をスムーズに行える設計のものが多く存在します。流体制御の面でも、直角に曲がる構造でありながらスムーズな流れを保てるよう内部が流線型に設計されている製品が多く、高圧力や高温度の環境下でも安定した操作性を発揮します。

## アングルバルブの具体的な用途

アングルバルブは、日々の生活を支える家庭用の設備から専門的な産業分野まで、非常に幅広いシーンで活用されています。

身近な例としては、住宅の給排水設備が挙げられます。代表的なのが、トイレのロータンクへ水を送る給水管や、洗面台・キッチン下の止水栓としての用途です。壁や床から出てくる配管に対して、器具へ接続する際に90度向きを変えつつ、手動で水の出入りを止めたり水量を調節したりする目的で日常的に設置されています。

産業分野においても、その特性を活かした多様な用途が存在します。プラント設備やボイラーの蒸気ライン、水処理施設、HVAC（空調設備）の冷温水ラインなどで頻繁に使用されます。特に高圧蒸気や熱媒体を扱うラインでは、熱膨張による配管の応力を逃がしながら流体を安全に制御する役割を果たします。

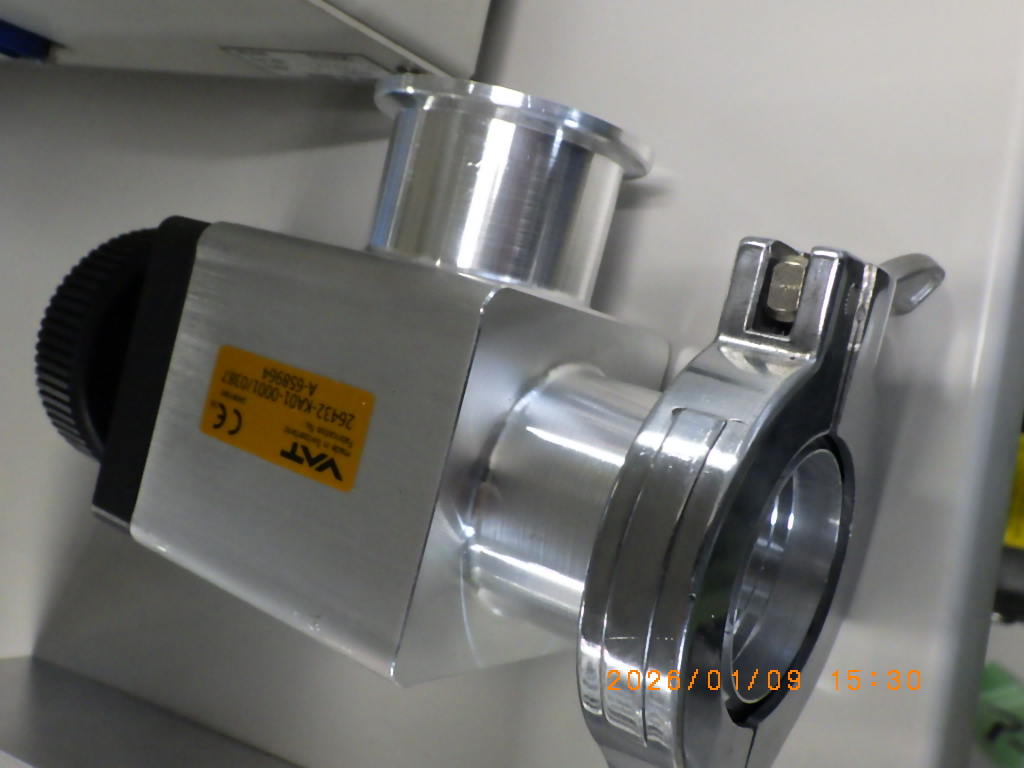

さらに、特殊な用途として半導体製造装置や真空装置などで使われる「真空アングルバルブ」があります。これは真空チャンバーと真空ポンプの間に設置され、高真空状態を維持・制御するために極めて高い気密性を持って作られています。このように、液体、気体、蒸気、さらには真空に至るまで、流体の種類や使用環境に応じた多種多様なアングルバルブが存在し、各種設備において重要な機能を担っています。
